Die PREMANT-Muffensysteme werden gemäss EN 489 unabhängig geprüft. Die erfolgreich bestandenen System- und Typprüfungen bestätigen die Dichtheit sowie die mechanische und thermische Leistungsfähigkeit der Muffenverbindungen unter praxisnahen Belastungsbedingungen.
Die Prüfungen umfassen dabei unter anderem den Nachweis von:
Für die PREMANT-Muffen stehen zwei bewährte Abdichtungssysteme zur Verfügung.
Beide erfüllen die Anforderungen der EN 489 und gewährleisten eine dauerhaft sichere Abdichtung der Rohrverbindungen. Je nach Projektanforderung kann zwischen dem bewährten Doppel-Dichtungssystem und dem innovativen INDUCON-Induktionsschweisssystem gewählt werden.
A) Das Doppel-Dichtungssystem
Beim Doppel-Dichtungssystem erfolgt die Abdichtung über zwei voneinander unabhängige Dichtstufen.
Die innere Abdichtung wird durch ein dauerelastisches Dichtband aus Butylkautschuk hergestellt. Als äussere Abdichtung dienen Schrumpfmanschetten, welche die Muffe dauerhaft mit dem PE-Mantelrohr verbinden.
Durch die Kombination beider Dichtstufen entsteht eine dauerhaft wasserdichte und mechanisch belastbare Verbindung zwischen Muffe und PE-Mantelrohr.
Vorteile:

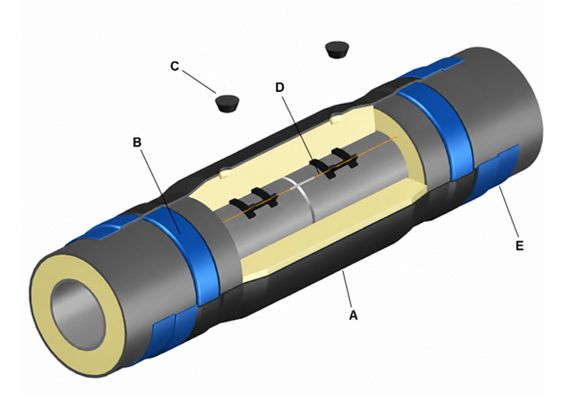

Bildlegende:
A = Muffenkörper, B = Dauerelastisches Dichtband, C = Schweissstopfen, D = Alarm-Komponente, E = Schrumpfmanschette
B) Das INDUCON-Induktionsschweisssystem
Beim INDUCON-Induktionsschweisssystem wird anstelle des Dichtbandes ein metallisches Schweissband zwischen Muffe und PE-Mantelrohr eingebracht. Dieses Schweissband wird mittels Induktion kontaktlos erhitzt. Dadurch werden Muffe und PE-Mantelrohr punktgenau aufgeschmolzen und stoffschlüssig miteinander verbunden. Der automatisierte Schweissprozess erzeugt eine homogene, umlaufende 360°-Schweissverbindung zwischen Muffe und PE-Mantelrohr. Das Ergebnis ist eine dauerhaft wasserdichte, hochfeste und langlebige Verbindung mit reproduzierbarer Verbindungsqualität.
Besonders eignet sich das INDUCON-Induktionsschweisssystem für Anwendungen mit erhöhten Anforderungen, beispielsweise bei Unterstossungen, hohen thermischen Belastungen oder in Grundwasserbereichen.
Das INDUCON-Induktionsschweisssystem ist nur für geprüfte PREMANT-Muffentypen und in Kombination mit dem PREMANT-Rohrleitungssystem mit Stahlmediumrohr P235GH anwendbar. Angaben zur Eignung sind den jeweiligen Produktdatenblättern zu entnehmen.
Die Verarbeitung des INDUCON-Induktionsschweisssystems erfolgt ausschliesslich durch geschultes und zertifiziertes BRUGG Pipes Montagepersonal.
Vorteile:

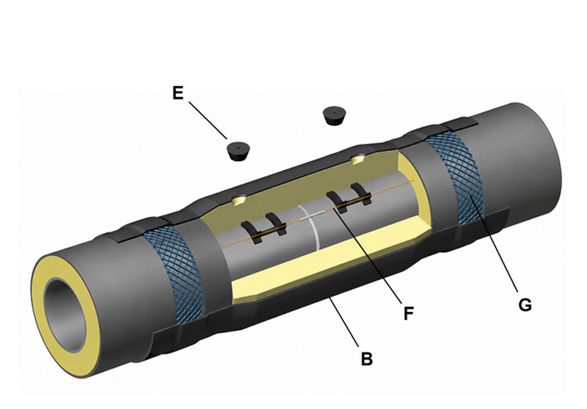

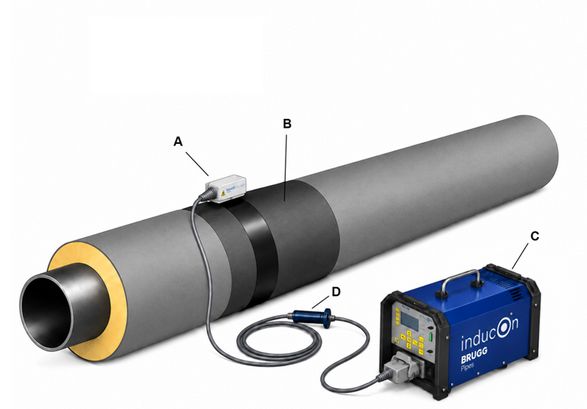

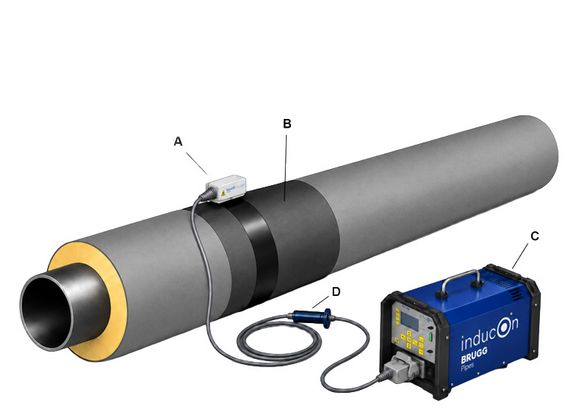

Bildlegende:
A = Spulenwerkzeug, B = Muffenkörper, C = Schweissgenerator, D = Steuerkabel, E = Schweissstopfen, F = Alarmkomponente, G =Schweissband

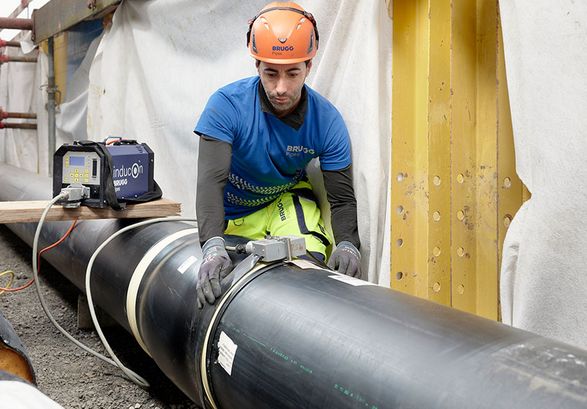

Beim INDUCON-Schweissverfahren werden das Mantelrohr und die Muffe örtlich erwärmt und verflüssigt. In der Schmelzzone verbindet sich das Material unlösbar miteinander. Eine hochbelastbare, dichte Schweissnaht entsteht. Das INDUCON Induktionsschweissverfahren ist die zuverlässige Lösung, welche sich durch außergewöhnliche Festigkeit und Betriebssicherheit auszeichnet. Sie ist deshalb auch geeignet bei schwierigen Bodenverhältnissen sowie Grund- und drückendem Wasser.
Weitere Informationen und die Dokumentation finden Sie auf der INDUCON spezifischen Webseite.
Schrumpfmuffe

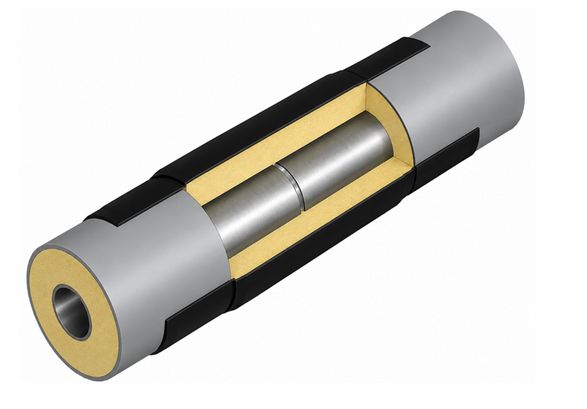

Die PREMANT-Schrumpfmuffe dient zur Nachisolierung von Rohrverbindungsstellen in vorisolierten Fernwärmeleitungen. Sie stellt den ursprünglichen Aufbau des Rohrsystems nach der Herstellung der Medienrohrschweissnaht wieder her und gewährleistet eine dauerhaft sichere Verbindung der PE-Mantelrohre.
Die Schrumpfmuffe besteht aus einem wärmeschrumpfenden Muffenrohr aus hochdichtem Polyethylen (PE100) und wird vor dem Verschweissen der Medienrohre auf das PE-Mantelrohr aufgeschoben. Nach dem Schweissen wird sie über der Verbindungsstelle positioniert und mittels Wärme auf das Mantelrohr abgeschrumpft.
Je nach Projektanforderung kann die Abdichtung mit dem PREMANT Doppel-Dichtungssystem oder mit dem INDUCON-Induktionsschweisssystem erfolgen.
In Kombination mit dem PREMANT Doppel-Dichtungssystem bildet die unvernetzte Schrumpfmuffe das typgeprüfte Muffensystem UNLINCON. In Kombination mit dem INDUCON-Induktionsschweisssystem bildet sie das geprüfte Muffensystem INDUCON.
Die erfolgreich bestandenen Prüfungen gemäss EN 489 bestätigen die Dichtheit sowie die mechanische und thermische Leistungsfähigkeit der jeweiligen Muffensysteme.

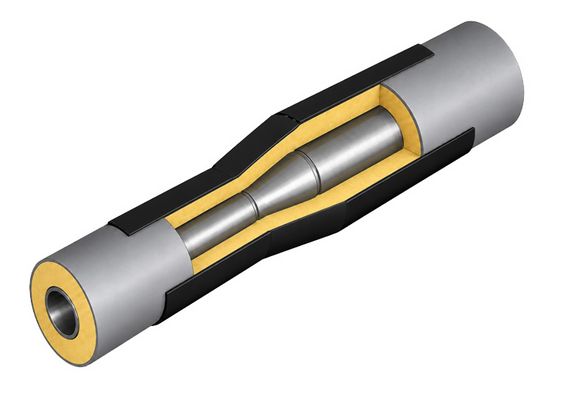

Schrumpfreduziermuffe

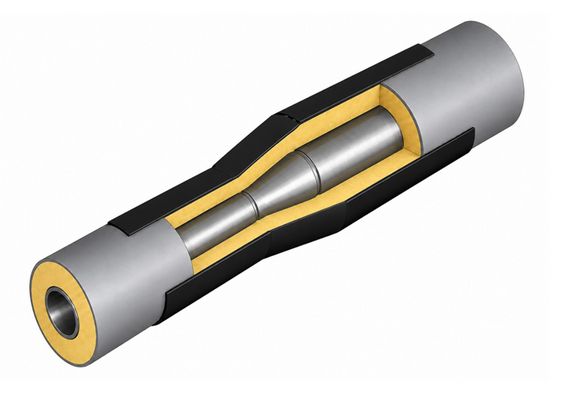

Die PREMANT-Schrumpfreduziermuffe dient zur Nachisolierung von bauseits eingeschweissten Stahlreduzierungen in vorisolierten Fernwärmeleitungen.
Je nach Anforderung sind die Reduziermuffen in gerader Ausführung oder mehrstufig verfügbar und ermöglichen die fachgerechte Nachisolierung von Leitungsreduzierungen und weiteren Bauteilen mit unterschiedlichen Mantelrohrdurchmessern. Je nach Anforderung sind die Muffen in gerader (einstufiger) oder flaschenförmiger (mehrstufiger) Ausführung erhältlich.
Die Muffe besteht aus hochdichtem Polyethylen (PE100) und wird – analog zur Schrumpfmuffe – vor dem Verschweissen der Medienrohre auf das PE-Mantelrohr aufgeschoben. Nach dem Schweissen wird sie über der Verbindungsstelle positioniert und mittels Wärme auf das Mantelrohr abgeschrumpft.
Je nach Projektanforderung kann die Abdichtung mit dem PREMANT Doppel-Dichtungssystem (UNLINCON) oder mit dem INDUCON-Induktionsschweisssystem erfolgen.
Vorteile
Endmuffe
Die PREMANT-Endmuffe dient zur dauerhaften Abdichtung von Rohrleitungsenden in vorisolierten Fernwärmeleitungen und schützt die PUR-Dämmung zuverlässig vor Feuchtigkeit und äusseren Einflüssen.
Sie besteht aus hochdichtem Polyethylen (PE100) und ist je nach Anforderung in ein- oder zweistufiger Ausführung sowie wahlweise mit oder ohne abgestimmtes Montagezubehör erhältlich.
Die Muffe wird vor dem Verschweissen der Medienrohre auf das PE-Mantelrohr aufgeschoben. Nach dem Schweissen wird sie über dem Leitungsende positioniert und mittels Wärme auf das Mantelrohr abgeschrumpft. Die einseitig geschlossene Ausführung gewährleistet eine sichere Abdichtung des Rohrleitungsendes.

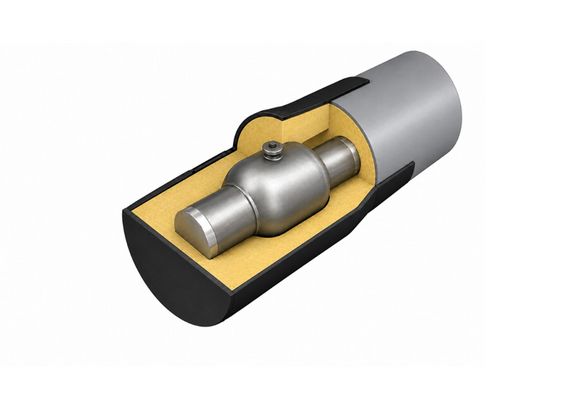

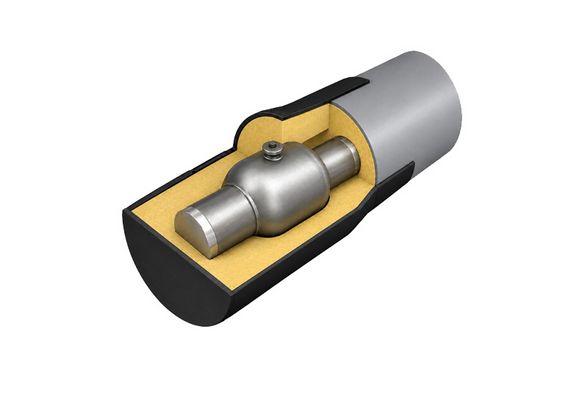

Zweistufige Ausführungen eignen sich zudem zur Nachisolierung von Einmalkugelhähnen (Servicekugelhähnen) und ermöglichen deren sichere Einbindung in das vorisolierte Rohrsystem.
Die Abdichtung kann je nach Anwendung mit dem PREMANT Doppel-Dichtungssystem oder mit dem INDUCON-Induktionsschweisssystem erfolgen.
Montageformteile
Montageformteile dienen zur Nachisolierung von nicht vorisolierten Formstücken wie Bögen, Abzweigen oder Anbohrungen, die auf der Baustelle in die Medienrohrleitung eingeschweisst wurden.
Sie werden aus hochdichtem Polyethylen (PE100) hergestellt und ermöglichen die fachgerechte Nachisolierung komplexer Rohrgeometrien. Die Formteile werden projektspezifisch nach Kundenangaben gefertigt.
Für die Montage wird das Formteil entsprechend der Einbausituation in Längsrichtung geöffnet, über das einzudämmende Formstück positioniert und anschliessend mittels PE-Extrusionsschweissen wieder dauerhaft verschlossen. Danach erfolgt die Nachisolierung mit PUR-Schaum gemäss den Montagevorgaben.
Die Bestellung erfolgt über das entsprechende Bestellformular auf der BRUGG Pipes Website. Darin sind die erforderlichen Abmessungen und Geometriedaten (z. B. Rohrdimensionen, Winkel, Längen oder Ausführung des Formteils) anzugeben.
Montageformteile werden ohne Montagezubehör geliefert, da die Ausführung der Nachisolierung und Abdichtung projektabhängig erfolgt.
BRUGG Pipes übernimmt die fachgerechte Montage durch geschultes Montagepersonal.
Die Abdichtung kann je nach Anwendung mit dem PREMANT Doppel-Dichtungssystem oder mit dem INDUCON-Induktionsschweisssystem erfolgen.
RMBD-Muffen

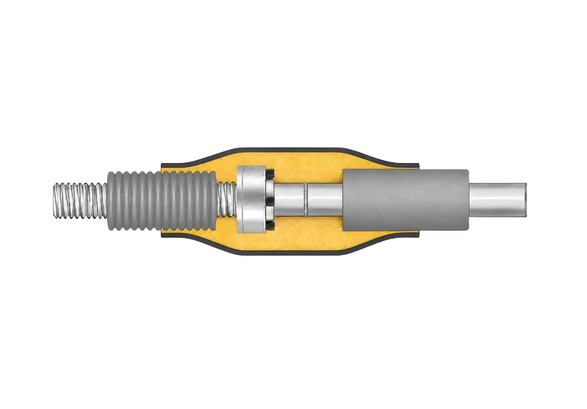

RMBD-Muffen wurden speziell für die Nachisolierung von Armaturen sowie für Systemübergänge zwischen PREMANT-Rohrsystemen und flexiblen Rohrsystemen von BRUGG Pipes entwickelt.
Ihre ballonförmige Geometrie bietet zusätzlichen Bauraum und eignet sich ideal für Bauteile mit komplexer Geometrie, wie beispielsweise Kugelhähne oder Rohrkupplungen.
Die Muffen bestehen aus hochdichtem Polyethylen (PE100) und werden projektspezifisch über der Armatur oder Kupplung montiert. Eine Kürzung der Muffen ist nicht vorgesehen.
Die Abdichtung kann je nach Anwendung mit dem PREMANT Doppel-Dichtungssystem oder mit dem INDUCON-Induktionsschweisssystem erfolgen.
In Kombination mit dem PREMANT Doppel-Dichtungssystem bildet die RMBD-Muffe das geprüfte Muffensystem RANGECON.
RMBD-Muffen ermöglichen eine sichere und dauerhaft dichte Nachisolierung von Armaturen und Systemübergängen in vorisolierten Fernwärmenetzen.
