FLEXWELL CRYO

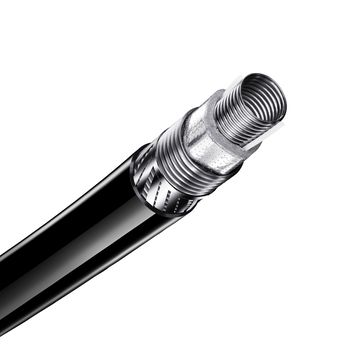

FLEXWELL CRYO PIPE (FCP) für kryogene Medien

Ein flexibles, doppelwandiges, vakuumisoliertes Rohrsystem für den Transport aller tiefkalt verflüssigten Gase – die effiziente Lösung für kryogene Medien.

Eigenschaften

Dimensionen: DN 15 - 40 (grössere Nennweiten auf Anfrage)
Betriebsdruck & -temperatur LNG und andere Anwendungen: PN 30 (DN 15 - DN 40); -200 °C bis +50 °C
Betriebsdruck & -temperatur bei flüssigen Wasserstoff:  bis 20 bar; -255 °C
Mediumrohr: FLEXWELL® Edelstahlwellrohr

Systembeschreibung

Das FLEXWELL® CRYO PIPE wurde als vakuumisolierte Rohrleitung für den oberirdischen und unterirdischen Transport von tiefkalt verflüssigten Gasen entwickelt. Die speziell angepasste Superisolierung aus stark reflektierender Folie und stabilisierende Abstandshaltern im Vakuumraum ermöglicht den effizienten und sicheren Transport des kryogenen Mediums. Der Wärmeeinfall über die gesamte Länge der Rohrleitung ist äußerst gering.


Die individuelle Anpassung der Edelstahl-Bandarmierung am Außenrohres gewährleistet eine hohe Druckstabilität des FLEXWELL® CRYO PIPE sowie eine geringe Längendehnung. Ferner wirkt sie als zugsteife Komponente, durch die die Rohrleitung gefahrlos verlegt und eingezogen werden kann. Die Nennweiten DN 15 - DN 32 sind für einen maximalen Druck von 25 bar (PN 25) lieferbar, die Nennweite DN 40 für einen maximalen Druck von 30 bar.

Anwendungsgebiete

Transport von tiefkalt verflüssigten Gasen wie
• flüssiger Stickstoff LN2
• flüssiges Argon LAr
• flüssiger Sauerstoff LOX
• flüssiger Wasserstoff LH2
• flüssiges Helium LHe
• Flüssigerdgas LNG

Technische Daten

Typ Nennweite Innendurchmesser Aussendurchmesser Volumen Gewicht Min. Biegeradius Wärmeeinfall
I.-rohr
  mm mm l/m kg/m m W/m
FCP 16/50 DN 15 16 50 0.20 1,85 0.3 0,4
FCP 22/50 DN 20 22 50 0,38 1,90 0.3 0,4
FCP 30/61 DN 25 30 61 0,71 2,40 0.4 0,8
FCP 39/74 DN 32 39 74 1,19 3,45 0.6 1,0
FCP 48/94 DN 40 40 94 1,81 4,75 0.8 1,2
¹) Wärmeeinfall bezogen auf flüssigen Stickstoff und eine Umgebungstemperatur von 15 °C.
