Муфтовые системы PREMANT проходят независимые испытания в соответствии со стандартом EN 489. Успешно пройденные системные и типовые испытания подтверждают герметичность, а также механические и теплотехнические характеристики муфтовых соединений при нагрузках, соответствующих условиям практического применения.
Испытания включают, в частности, проверку следующих характеристик:
Для муфт PREMANT доступны две проверенные системы герметизации.
Обе соответствуют требованиям стандарта EN 489 и обеспечивают долговременную и надёжную герметичность трубных соединений. В зависимости от требований проекта можно выбрать проверенную систему двойной герметизации или инновационную систему индукционной сварки INDUCON.
A) Система двойной герметизации
В системе двойной герметизации используются две независимые ступени уплотнения.
Внутренняя герметизация обеспечивается постоянно эластичной уплотнительной лентой из бутилкаучука. Для наружной герметизации используются термоусаживаемые манжеты, обеспечивающие долговечное соединение муфты с полиэтиленовой защитной оболочкой трубы.
Сочетание обеих ступеней герметизации обеспечивает долговременную водонепроницаемость и устойчивость соединения муфты с полиэтиленовой защитной оболочкой трубы к механическим нагрузкам.
Преимущества:
Обозначения на рисунке:
A = Корпус муфты, B = Постоянно эластичная уплотнительная лента, C = Привариваемая заглушка, D = Компонент системы сигнализации, E = Термоусаживаемая манжета
B) Система индукционной сварки INDUCON

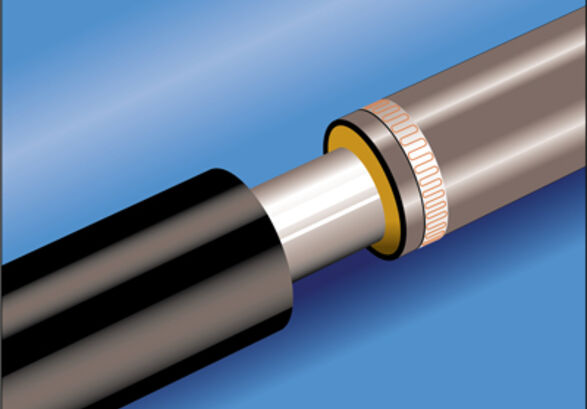

В системе индукционной сварки INDUCON вместо уплотнительной ленты между муфтой и полиэтиленовой защитной оболочкой трубы устанавливается металлическая сварочная лента. Эта лента бесконтактно нагревается посредством индукции. Благодаря этому муфта и полиэтиленовая защитная оболочка трубы точно оплавляются и соединяются на молекулярном уровне посредством сварки. Автоматизированный процесс сварки создаёт однородное непрерывное сварное соединение по всей окружности 360° между муфтой и полиэтиленовой защитной оболочкой трубы. В результате образуется долговечное, постоянно водонепроницаемое и высокопрочное соединение с воспроизводимым качеством сварки.
Эта система индукционной сварки особенно подходит для применений с повышенными требованиями, например при подземных переходах под препятствиями, высоких тепловых нагрузках или в зонах грунтовых вод.
Система индукционной сварки INDUCON может применяться только с испытанными типами муфт PREMANT и в сочетании с трубопроводной системой PREMANT со стальной рабочей трубой из стали P235GH. Сведения о пригодности для конкретного применения приведены в соответствующих технических паспортах изделий.
Применение системы индукционной сварки INDUCON осуществляется исключительно обученным и сертифицированным монтажным персоналом BRUGG Pipes. Дополнительную информацию можно найти здесь.
Преимущества:
Обозначения на рисунке:
A = Индукционный намоточный инструмент, B = Корпус муфты, C = Сварочный генератор, D = Кабель управления, E = Привариваемая заглушка, F = Компонент системы сигнализации, G = Сварочная лента
Термоусаживаемая муфта
Термоусаживаемая муфта PREMANT предназначена для восстановления теплоизоляции в местах соединения предварительно изолированных трубопроводов централизованного теплоснабжения. После сварки рабочих труб она восстанавливает первоначальную конструкцию трубопроводной системы и обеспечивает долговечное и надёжное соединение полиэтиленовых защитных оболочек труб.
Термоусаживаемая муфта состоит из термоусаживаемой муфтовой трубы из полиэтилена высокой плотности (PE100), которую надвигают на полиэтиленовую защитную оболочку трубы до сварки рабочих труб. После сварки муфту располагают над местом соединения и усаживают на защитную оболочку с помощью нагрева.
В зависимости от требований проекта герметизация может выполняться с использованием системы двойной герметизации PREMANT или системы индукционной сварки INDUCON.
В сочетании с системой двойной герметизации PREMANT несшитая термоусаживаемая муфта образует муфтовую систему UNLINCON, прошедшую типовые испытания. В сочетании с системой индукционной сварки INDUCON она образует испытанную муфтовую систему INDUCON.
Успешно пройденные испытания в соответствии со стандартом EN 489 подтверждают герметичность, а также механические и теплотехнические характеристики соответствующих муфтовых систем.
Термоусаживаемая переходная муфта
Термоусаживаемая переходная муфта PREMANT предназначена для восстановления теплоизоляции стальных переходов, приваренных на строительной площадке в предварительно изолированных трубопроводах централизованного теплоснабжения.
В зависимости от требований переходные муфты выпускаются в прямом или многоступенчатом исполнении и позволяют надлежащим образом восстанавливать теплоизоляцию переходов трубопроводов и других элементов с различными диаметрами защитных оболочек труб.
Муфта изготовлена из полиэтилена высокой плотности (PE100) и, аналогично термоусаживаемой муфте, надвигается на полиэтиленовую защитную оболочку трубы до сварки рабочих труб. После сварки муфту располагают над местом соединения и усаживают на защитную оболочку с помощью нагрева.
В зависимости от требований проекта герметизация может выполняться с использованием системы двойной герметизации PREMANT или системы индукционной сварки INDUCON.
Преимущества
Концевая муфта
Концевая муфта PREMANT предназначена для долговременной герметизации концов предварительно изолированных трубопроводов централизованного теплоснабжения и надёжно защищает PUR-изоляцию от влаги и внешних воздействий.
Она изготовлена из полиэтилена высокой плотности (PE100) и в зависимости от требований выпускается в одно- или двухступенчатом исполнении, с соответствующими монтажными принадлежностями или без них.
Муфта надвигается на полиэтиленовую защитную оболочку трубы до сварки рабочих труб. После сварки её располагают над концом трубопровода и усаживают на защитную оболочку с помощью нагрева. Конструкция, закрытая с одной стороны, обеспечивает надёжную герметизацию конца трубопровода.
Двухступенчатые исполнения также подходят для восстановления теплоизоляции одноразовых шаровых кранов (сервисных шаровых кранов) и обеспечивают их надёжное включение в предварительно изолированную трубопроводную систему.
В зависимости от применения герметизация может выполняться с использованием системы двойной герметизации PREMANT или системы индукционной сварки INDUCON.
Монтажные фасонные элементы
Монтажные фасонные элементы предназначены для восстановления теплоизоляции фасонных деталей без предварительной изоляции, таких как отводы, ответвления или врезки, приваренных к рабочему трубопроводу на строительной площадке.
Они изготавливаются из полиэтилена высокой плотности (PE100) и позволяют надлежащим образом восстанавливать теплоизоляцию трубопроводных участков сложной геометрии. Фасонные элементы изготавливаются индивидуально для каждого проекта по данным заказчика.
Для монтажа фасонный элемент разрезают в продольном направлении в соответствии с условиями установки, размещают поверх детали, подлежащей изоляции, а затем герметично и на постоянной основе соединяют методом экструзионной сварки полиэтилена. После этого выполняют восстановление теплоизоляции с использованием пенополиуретана (PUR) в соответствии с инструкциями по монтажу.
Заказ оформляется с помощью соответствующей формы на сайте BRUGG Pipes. В ней необходимо указать требуемые размеры и геометрические параметры (например, размеры труб, углы, длины или исполнение фасонного элемента).
Монтажные фасонные элементы поставляются без монтажных принадлежностей, поскольку способ восстановления теплоизоляции и герметизации зависит от конкретного проекта.
BRUGG Pipes обеспечивает профессиональный монтаж силами обученного монтажного персонала.
В зависимости от применения герметизация может выполняться с использованием системы двойной герметизации PREMANT или системы индукционной сварки INDUCON.
Муфты RMBD
Муфты RMBD были специально разработаны для восстановления теплоизоляции трубопроводной арматуры, а также переходов между трубопроводными системами PREMANT и гибкими трубопроводными системами BRUGG Pipes.
Их баллонообразная форма обеспечивает дополнительное монтажное пространство и идеально подходит для компонентов сложной геометрии, например шаровых кранов или трубных муфт.
Муфты изготовлены из полиэтилена высокой плотности (PE100) и устанавливаются поверх арматуры или трубной муфты в соответствии с требованиями конкретного проекта. Укорачивание муфт не предусмотрено.
В зависимости от применения герметизация может выполняться с использованием системы двойной герметизации PREMANT или системы индукционной сварки INDUCON.
В сочетании с системой двойной герметизации PREMANT муфта RMBD образует испытанную муфтовую систему RANGECON.
Муфты RMBD обеспечивают безопасное и долговременно водонепроницаемое восстановление теплоизоляции арматуры и переходов между системами в предварительно изолированных сетях централизованного теплоснабжения.
