Les systèmes de manchons PREMANT sont soumis à des essais indépendants conformément à la norme EN 489. Les essais de système et de type réussis confirment l'étanchéité ainsi que les performances mécaniques et thermiques des assemblages par manchons dans des conditions de sollicitation représentatives de la pratique.
Les essais comprennent notamment la vérification des caractéristiques suivantes :
Deux systèmes d'étanchéité éprouvés sont disponibles pour les manchons PREMANT.
Tous deux répondent aux exigences de la norme EN 489 et garantissent une étanchéité durable et sûre des raccordements de tubes. Selon les exigences du projet, il est possible de choisir entre le système à double joint éprouvé et le système de soudage par induction INDUCON innovant.
A) Le système à double joint
Le système à double joint assure l'étanchéité au moyen de deux niveaux d'étanchéité indépendants.
L'étanchéité intérieure est réalisée à l'aide d'une bande d'étanchéité durablement élastique en caoutchouc butyle. L'étanchéité extérieure est assurée par des bandes thermorétractables qui assurent une liaison durable entre le manchon et la gaine en PE.
La combinaison des deux niveaux d'étanchéité permet d'obtenir un raccord durablement étanche à l'eau et résistant aux contraintes mécaniques entre le manchon et la gaine en PE.
Avantages :
Légende de l'illustration :
A = Corps du manchon, B = Bande d'étanchéité durablement élastique, C = Bouchon à souder, D = Composant du système d'alarme, E = Bande thermorétractable
B) Le système de soudage par induction INDUCON
Dans le système de soudage par induction INDUCON, une bande de soudure métallique est placée entre le manchon et la gaine en PE à la place de la bande d'étanchéité. Cette bande de soudure est chauffée sans contact par induction. Le manchon et la gaine en PE sont ainsi fondus avec précision et assemblés par liaison de matière. Le procédé de soudage automatisé crée un assemblage soudé homogène et continu sur 360° entre le manchon et la gaine en PE. Il en résulte un raccord durablement étanche à l'eau, très résistant et durable, avec une qualité d'assemblage reproductible.
Ce système de soudage par induction convient particulièrement aux applications soumises à des exigences élevées, par exemple lors de passages souterrains, en présence de fortes sollicitations thermiques ou dans les zones d'eau souterraine.
Le système de soudage par induction INDUCON ne peut être utilisé qu'avec des types de manchons PREMANT testés et en combinaison avec le système de tuyauterie PREMANT équipé d'un tube médian en acier P235GH. Les informations relatives à la compatibilité figurent dans les fiches techniques des produits concernés.
La mise en œuvre du système de soudage par induction INDUCON est assurée exclusivement par du personnel de montage BRUGG Pipes formé et certifié. Vous trouverez de plus amples informations ici.
Avantages :
Légende de l'illustration :
A = Outil de bobinage pour induction, B = Corps du manchon, C = Générateur de soudage, D = Câble de commande, E = Bouchon à souder, F = Composant du système d'alarme, G = Bande de soudure

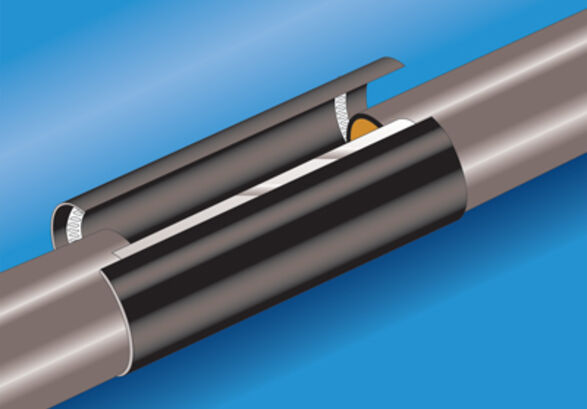

Manchon thermorétractable
Le manchon thermorétractable PREMANT sert à réaliser l'isolation complémentaire des raccordements de tubes dans les conduites de chauffage à distance préisolées. Après le soudage des tubes médians, il rétablit la structure initiale du système de tuyauterie et assure une liaison durable et sûre entre les gaines en PE.
Le manchon thermorétractable est constitué d'un tube de manchon thermorétractable en polyéthylène haute densité (PE100). Il est enfilé sur la gaine en PE avant le soudage des tubes médians. Après le soudage, il est positionné au-dessus du raccordement, puis rétracté à chaud sur la gaine.
Selon les exigences du projet, l'étanchéité peut être réalisée avec le système à double joint PREMANT ou le système de soudage par induction INDUCON.
Associé au système à double joint PREMANT, le manchon thermorétractable non réticulé constitue le système de manchons UNLINCON, soumis à des essais de type. Associé au système de soudage par induction INDUCON, il constitue le système de manchons INDUCON, également soumis à des essais.
Les essais réalisés avec succès conformément à la norme EN 489 confirment l'étanchéité ainsi que les performances mécaniques et thermiques de chaque système de manchons.
Manchon réducteur thermorétractable
Le manchon réducteur thermorétractable PREMANT sert à réaliser l'isolation complémentaire des réductions en acier soudées sur chantier dans les conduites de chauffage à distance préisolées.
Selon les exigences, les manchons réducteurs sont disponibles en version droite ou à plusieurs étages et permettent de réaliser l'isolation complémentaire dans les règles de l'art des réductions de tuyauterie et d'autres composants présentant des diamètres de gaine différents.
Le manchon est fabriqué en polyéthylène haute densité (PE100) et, comme le manchon thermorétractable, il est enfilé sur la gaine en PE avant le soudage des tubes médians. Après le soudage, il est positionné au-dessus du raccordement, puis rétracté à chaud sur la gaine.
Selon les exigences du projet, l'étanchéité peut être réalisée avec le système à double joint PREMANT ou le système de soudage par induction INDUCON.
Avantages
Manchon d'extrémité
Le manchon d'extrémité PREMANT sert à assurer l'étanchéité durable des extrémités des conduites de chauffage à distance préisolées et protège efficacement l'isolation PUR contre l'humidité et les influences extérieures.
Il est fabriqué en polyéthylène haute densité (PE100) et est disponible, selon les besoins, en version à un ou deux étages, avec ou sans accessoires de montage adaptés.
Le manchon est enfilé sur la gaine en PE avant le soudage des tubes médians. Après le soudage, il est positionné sur l'extrémité de la conduite, puis rétracté à chaud sur la gaine. Sa conception fermée d'un côté garantit une étanchéité sûre de l'extrémité de la conduite.
Les versions à deux étages conviennent également à l'isolation complémentaire des robinets à boisseau sphérique à usage unique (robinets de service) et permettent leur intégration sûre dans le système de tuyauterie préisolé.
Selon l'application, l'étanchéité peut être réalisée avec le système à double joint PREMANT ou le système de soudage par induction INDUCON.
Manchons de montage pour pièces de forme
Les manchons de montage servent à réaliser l'isolation complémentaire des pièces de forme non préisolées, telles que les coudes, les dérivations ou les piquages, soudées sur chantier dans la conduite du tube médian.
Ils sont fabriqués en polyéthylène haute densité (PE100) et permettent de réaliser dans les règles de l'art l'isolation complémentaire des géométries de tuyauterie complexes. Les pièces de forme sont fabriquées spécifiquement pour chaque projet, selon les indications du client.
Pour le montage, le manchon est ouvert dans le sens longitudinal en fonction de la configuration d'installation, positionné sur la pièce de forme à isoler, puis refermé durablement par soudage par extrusion du PE. L'isolation complémentaire est ensuite réalisée avec de la mousse PUR conformément aux instructions de montage.
La commande s'effectue au moyen du formulaire correspondant disponible sur le site Internet de BRUGG Pipes. Les dimensions et données géométriques nécessaires (par exemple dimensions des tubes, angles, longueurs ou configuration de la pièce de forme) doivent y être indiquées.
Les manchons de montage sont livrés sans accessoires de montage, car la réalisation de l'isolation complémentaire et de l'étanchéité dépend du projet.
BRUGG Pipes assure un montage dans les règles de l'art par du personnel de montage formé.
Selon l'application, l'étanchéité peut être réalisée avec le système à double joint PREMANT ou le système de soudage par induction INDUCON.
Manchons RMBD
Les manchons RMBD ont été spécialement développés pour l'isolation complémentaire des robinetteries ainsi que pour les transitions entre les systèmes de tuyauterie PREMANT et les systèmes de tuyauterie flexibles de BRUGG Pipes.
Leur géométrie en forme de ballon offre un espace supplémentaire et convient parfaitement aux composants de géométrie complexe, tels que les robinets à boisseau sphérique ou les raccords de tubes.
Les manchons sont fabriqués en polyéthylène haute densité (PE100) et montés sur la robinetterie ou le raccord selon les exigences du projet. Il n'est pas prévu de raccourcir les manchons.
Selon l'application, l'étanchéité peut être réalisée avec le système à double joint PREMANT ou le système de soudage par induction INDUCON.
Associé au système à double joint PREMANT, le manchon RMBD constitue le système de manchons RANGECON, soumis à des essais.
Les manchons RMBD permettent une isolation complémentaire sûre et durablement étanche des robinetteries et des transitions entre systèmes dans les réseaux de chauffage à distance préisolés.
