Un système de tuyaux comprend l’ensemble des tuyaux, raccords et pièces spéciales mis en œuvre et de tous les éléments associés. La planification du système se fait de façon modulaire. Cela signifie que les différents composants peuvent être combinés et assemblés au gré des besoins. Cette modularité offre de nombreuses possibilités : des constructions très complexes peuvent ainsi être réalisées à partir d’une base relativement simple. Les systèmes de tuyaux fermés forment alors la principale structure pour l’approvisionnement et le transport de fluides tels que l’eau, les eaux usées, les condensats, la vapeur, les gaz ou les substances chimiques.
Selon le projet de construction, la portée du système divergera. Mais le choix du tuyau approprié permet de transporter efficacement tout liquide, quelle que soit la difficulté du projet : que ce soit sur de courtes distances, par exemple pour le chauffage de proximité et les installations industrielles, ou sur une région donnée, pour les réseaux de chauffage à distance. Les tuyaux spécialement conçus pour transporter des fluides sur de longues distances s’adaptent assez facilement aux terrains les plus divers. En effet, les trajectoires sur lesquelles se trouvent les tranchées destinées à la pose des tuyaux peuvent se retrouver dans des types de sols très différents. Les conditions difficiles telles que les zones humides, les affaissements de terrain, les traversées de rivières ou de routes, les sols compactés sous des surfaces en béton massif ou les sols riches en sable ne constituent plus aujourd’hui des obstacles à la mise en œuvre sûre et durable des systèmes.
Le choix d’un Système de tuyaux rigide ou flexible dépend de critères essentiels tels que l’utilisation prévue, le fluide transporté et le contexte global y compris les conditions du sol. Cette caractéristique est également l’un des principaux critères de différenciation des divers types de systèmes de tuyaux. Les systèmes de tuyaux flexibles se courbent jusqu’à un certain degré et permettent de réaliser de petits angles dans le tracé, même sans raccords supplémentaires. Le niveau exact de flexibilité ou de rigidité des tuyaux peut être ajusté en fonction de la composition des matériaux du tube intérieur et de la gaine. L’étape suivante consiste à déterminer les diamètres, les longueurs et les accessoires ainsi que les points de raccordement.
En règle générale, c’est le fluide qui circule dans le système de tuyaux qui indique quel type de tuyau choisir au cas par cas. Pour les tuyaux d’eau ou d’eaux usées, la question qui se pose ensuite est celle de leur fonction : les tuyaux sont-ils destinés au chauffage et au refroidissement ou au simple transport et à l’évacuation ? Dans ce dernier cas, il peut par exemple s’agir de l’acheminement de l’eau potable via des tuyaux composites en aluminium, de l’écoulement de l’eau dans les installations sanitaires ou des systèmes de tuyaux pour le reflux dans les égouts. Outre l’eau chaude, l’eau froide, l’eau sanitaire et les eaux usées, les systèmes de tuyaux permettent de faire circuler divers autres fluides. Nous proposons par exemple des gazoducs, des oléoducs, des tuyaux pour produits industriels et des tuyaux sous pression. Afin de ne pas perdre la vision d’ensemble de toutes ces spécifications (propriétés des matériaux, fluides, dimensions, etc.), nous divisons notre gamme de produits en différentes grandes catégories, basées sur les champs d’applications correspondants.
Chauffage à proximité / distance – Dans ce domaine, on utilise généralement des systèmes de tuyaux flexibles pré-isolés qui possèdent d’excellentes propriétés isolantes. Le déploiement commercial à grande échelle des réseaux de chauffage à distance a pourtant commencé par l’utilisation de tuyaux rigides en acier. Les progrès techniques et industriels dans la construction d’installations ainsi que de nombreuses nouvelles recherches ont cependant entraîné un renversement de tendance. Au cours des dernières décennies, on a de plus en plus souvent opté pour des tuyaux en plastique lors de l’extension de l’infrastructure d’approvisionnement. En effet, les solutions flexibles obtiennent d’encore meilleurs résultats en matière de pouvoir isolant dans de nombreux cas. Toutefois, les systèmes de tuyaux rigides, dont le tuyau porteur est en acier inoxydable ou en un autre métal rigide, présentent encore aujourd’hui certains avantages par rapport aux tuyaux en polyéthylène (PE). C’est pourquoi il faut toujours décider au cas par cas quel système de tuyaux est finalement le meilleur choix en comparaison directe.
Eau chaude et eau froide – Pour cette application, nous proposons exclusivement des systèmes flexibles et sans fin. Ils possèdent en revanche différents types de propriétés : certification pour l’eau potable, barrière contre l’oxygène ou encore bande antigel ou chauffante intégrée. Le choix dépend entièrement de l’application et des exigences qui y sont liées. Doit-on se concentrer sur la qualité irréprochable de l’eau transportée ou sur la température du fluide ? Dans ce dernier cas, le système doit disposer d’une isolation de haute qualité en polyuréthane (PUR).
Installations industrielles – Pour les systèmes de tuyaux destinés aux processus industriels, la priorité est la sécurité absolue. Les systèmes doivent transporter tous les fluides, parfois dangereux pour l’environnement, avec une fiabilité sans compromis. Dans notre gamme de produits, nous ne différencions pas par fluide, mais plutôt par la structure des tuyaux. BRUGG Pipes propose des systèmes de tuyaux à simple ou à double paroi, rigides ou flexibles. De plus, des mesures de sécurité approfondies, telles que la surveillance des fuites de surpression ou de dépression, protègent les collaborateurs et garantissent le bon fonctionnement de l’usine. En effet, il n’est pas rare que les tuyaux transportent des liquides et des gaz nocifs pour l’environnement et toxiques.
Les systèmes de tuyaux pour les stations-service et les citernes doivent également posséder des mécanismes de sécurité particuliers : nos systèmes de tuyaux spécialement conçus pour le transport de gaz, de pétrole, d’autres carburants et de liquides facilement inflammables présentent une protection efficace contre la corrosion et sont sécurisés à l’aide d’une technologie de surveillance très sensible. Ces précautions spéciales ainsi que leur construction sans soudure rendent les systèmes extrêmement sûrs. À cause des fluides facilement inflammables, nous évitons par sécurité toute tâche de soudure lors de l’installation. Une technique pour le raccordement sans flamme est utilisée à la place spécialement pour ces systèmes de tuyaux.

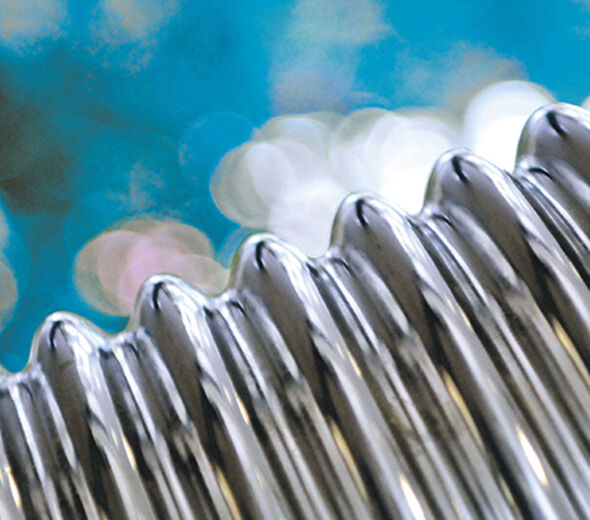

Applications cryogéniques – grâce au tuyau ondulé flexible en acier inoxydable, ces systèmes de tuyaux avec isolation sous vide et pré-assemblage sont non seulement polyvalents, mais aussi sûrs. La super-isolation, c’est-à-dire la combinaison du vide et de l’isolation, empêche la transmission de la chaleur au fluide. C’est important, car ces tuyaux spéciaux transportent des gaz liquéfiés très froids à des températures pouvant atteindre -200 °C. Selon les besoins de l’application, il est possible de faire passer l’alimentation et le retour dans une seule conduite. De plus, pour une mise en œuvre optimale, il est possible de décider librement si le tuyau BRUGG Pipes est posé enterré ou en surface. Nos tuyaux pour fluides cryogéniques sont prêts à l’emploi, quels que soient le sens d’écoulement et la pose : tous les systèmes de tuyaux de cette catégorie sont pré-assemblés en usine. Cela signifie que nous coupons les tronçons aux bonnes dimensions, que nous contrôlons et soudons les raccords et que nous créons déjà le vide. Tout est préparé, le montage peut commencer immédiatement après la livraison sur le chantier.
Chauffage de digesteurs BIOFLEX – nos tuyaux BIOFLEX avec accessoires sont conçus spécialement pour le chauffage des digesteurs à biogaz. Le système peut être raccordé à la paroi extérieure ou intérieure du digesteur et transfère la chaleur directement à l’installation pendant la transformation de la biomasse en biogaz. Le chauffage crée alors des conditions ambiantes idéales pour les micro-organismes. C’est ce chauffage qui rend possible une production efficace de biogaz, qui est ensuite brûlé et transformé en électricité et en énergie thermique.
BRUGG Pipes propose des tuyaux flexibles sur l’ensemble de sa gamme de produits et offre ainsi des solutions complètes polyvalentes pour chaque domaine d’application : chauffage à distance, secteur de l’eau (eau chaude et froide ou eau potable et eaux usées), installations industrielles et applications cryogéniques ou encore transport de pétrole et de gaz dans les stations-service. Nous fabriquons nos tuyaux flexibles en acier inoxydable de haute qualité ou en matières plastiques innovantes. Outre les caractéristiques spécifiques à chaque matériau, les modèles flexibles présentent de nombreux avantages : les deux familles de matériaux fournissent des tuyaux durables, résistants à la chaleur et à la corrosion pour le transport sûr et efficace de liquides, de gaz et de chaleur. Les diamètres du tuyau porteur et du tuyau extérieur peuvent varier en fonction des besoins et de l’application.
La flexibilité et donc le rayon de courbure minimal dépendent également du matériau et de sa composition spécifique. Nous nous chargeons de la planification, de la détermination et de la mesure du tracé et sélectionnons le système de tuyaux le mieux adapté en fonction des spécifications de chaque projet. Plus les tuyaux sont flexibles, plus les rayons de courbure peuvent être réduits, ce qui permet une pose plus efficace. Contrairement aux tuyaux rigides, il est généralement beaucoup plus simple d’installer et de raccorder des tuyaux flexibles. Les petits rayons de courbure facilitent en outre l’intégration dans les systèmes existants. Nous ajustons également les longueurs des tuyaux ainsi que les accessoires correspondants au projet de planification. Pour une totale liberté lors de la planification et pour les projets particulièrement complexes, nos clients peuvent bien entendu commander des exécutions spéciales. Mais cela est rarement nécessaire : les tuyaux flexibles permettent presque toujours de trouver une solution personnalisée, à l’aide d’un tronçon court, d’un long tuyau de raccordement ou d’un système ramifié.
Pour conclure, les avantages des tuyaux flexibles sont nombreux : ils sont non seulement très adaptables, mais ils possèdent également une grande résistance (chimique et mécanique) et une longue durée de vie. Leur flexibilité les prédestine à des applications industrielles complexes et aux mises en œuvre exigeantes dans le domaine du chauffage et du refroidissement à distance ou du transport de l’eau. Grâce à des matériaux éprouvés, les tuyaux flexibles constituent une solution extrêmement fiable et efficace. Par exemple, la plupart de nos tuyaux offrent l’auto-compensation, présentent une excellente conductivité thermique et peuvent être posés rapidement et facilement, parfois sans travaux de soudure.
Comme expliqué plus haut, les systèmes de tuyaux rigides et flexibles ont tous les deux leurs qualités propres. Les modèles flexibles ont désormais l’avantage, en particulier pour les tuyaux de chauffage, les tuyaux d’eaux usées et les tuyaux d’eau sanitaire. Leur principal atout est évident : les tuyaux de chauffage flexibles peuvent être courbés dans toutes les directions et peuvent donc être posés dans les espaces exigus. Quels que soient le lieu d’installation exact et les conditions de tracé, nous proposons nos tuyaux préassemblés en usine en grandes longueurs. Ainsi, il est souvent relativement facile de poser de nouveaux tuyaux de chauffage : en effet, les tuyaux flexibles en grandes longueurs peuvent être installés en une seule pièce dans le meilleur des cas ou contribuer à réduire considérablement les points de raccordement. Cela simplifie non seulement l’installation, mais accélère aussi considérablement le processus de montage. En effet, plus les tuyaux sont courts, plus ils doivent être reliés à différents points de raccordement.
Vous souhaitez changer votre mode de chauffage et d’approvisionnement en eau chaude et vous raccorder à un réseau local de chauffage à proximité ou à distance ? Ici aussi, des tuyaux de chauffage flexibles sont fréquemment mis en œuvre. Dans ce type d’applications, les systèmes de tuyaux flexibles sont particulièrement intéressants, car ils sont souvent moins sensibles à la corrosion et plus résistants aux fortes variations de température et à l’humidité. Mais pour tous les tuyaux de chauffage, flexibles ou rigides, en acier inoxydable ou en plastique, le point essentiel est l’isolation. C’est d’elle que dépend la capacité du tuyau à assurer un transport efficace de la chaleur. C’est pourquoi l’on sélectionne le tuyau de chauffage le plus adapté non pas sur le matériau du tuyau, mais plutôt sur le matériau de l’isolation. Nous utilisons généralement de la mousse de polyuréthanne rigide. Le PUR est un plastique qui présente d’excellentes propriétés d’isolation et qui est en outre résistant à la chaleur et très résistant aux intempéries. Grâce à notre technologie de fabrication unique, nous avons obtenu des valeurs record de conductivité thermique, ce qui augmente considérablement l’efficacité énergétique.
Dans notre gamme de produits, nous proposons différents modèles de tuyaux de chauffage flexibles, classés selon les catégories décrites ci-dessus, par exemple, CALPEX PUR-KING ou CASAFLEX dans le domaine du chauffage à proximité/distance, ou FLEXSTAR spécialement conçu pour le raccordement à des pompes à chaleur. Nos clients bénéficient ainsi d’un large choix et peuvent adapter spécifiquement le système de tuyaux au profil d’exigences de chaque projet de construction. Pour plus d’informations sur nos produits et services destinés aux systèmes de chauffage, consultez notre site web ou contactez notre service clientèle.
Restons concentrés sur les tuyaux de chauffage qui sont des tuyaux d’alimentation souterrains. On parle généralement de conduites enterrées pour évoquer les tuyaux de chauffage destinés à être posés sous terre, il peut s’agir par exemple de tuyaux de chauffage à proximité ou à distance. Les conduites enterrées font partie des éléments centraux des systèmes de chauffage, car c’est d’elles que dépend en grande partie le fonctionnement sûr et efficace de l’approvisionnement. C’est justement lorsque les tuyaux de chauffage sont enterrés sur de grandes distances que leur remise en état ou leur remplacement prend beaucoup de temps et coûte cher. Des conduites enterrées de haute qualité pour les installations de chauffage sont donc très vite rentabilisées.
Outre la résistance à la corrosion, qui garantit une longue durée de vie du tuyau, c’est surtout l’isolation qui est primordiale. Elle veille à ce que les consommateurs se chauffent efficacement – c’est-à-dire de manière performante et économique. Ainsi, si la valeur lambda du tuyau de chauffage à distance est exceptionnellement basse, cela indique un excellent pouvoir isolant. Le matériau d’isolation utilisé retient bien la chaleur et ne libère qu’une faible quantité dans l’environnement.
Qu’est-ce que la dilatation ? Ce terme décrit le phénomène de déformation des conduites enterrées due aux variations de température. Les tuyaux sont soumis aux changements de température du liquide transporté : lorsqu’ils se réchauffent, ils se dilatent ; lorsqu’ils se refroidissent, ils se contractent. Pour éviter que ce phénomène n’entraîne des tensions et des dommages, on utilise avec les tuyaux rigides des éléments de dilatation, qui compensent la variation de longueur des tuyaux. À l’aide des tuyaux flexibles BRUGG Pipes, cela n’est pas nécessaire, car la conception du tuyau permet d’absorber souplement la variation de longueur.
De plus, les systèmes de tuyaux innovants de BRUGG Pipes vous offrent une totale liberté de planification : nous proposons la plupart des conduites enterrées dans différentes versions, y compris avec un tuyau double permettant lors de l’installation de poser directement l’alimentation et le retour via le même système de chauffage. Cela permet de réaliser des tranchées plus étroites et donc de gagner en flexibilité lors du tracé et de réduire considérablement la charge de travail. Le large choix d’accessoires, d’outils et d’éléments de branchement (raccords) permet des adaptations personnalisées selon le terrain et le projet de construction, par exemple des cheminements complexes, des bifurcations à petits angles ou des raccordements sans soudure (également aux pompes à chaleur). Les raccords de haute qualité de nos conduites enterrées sont optimisés pour que le montage puisse être réalisé rapidement.
Il apparaît donc clairement que nos produits présentent d’importantes différences. Dès que toutes les informations sur le projet de construction sont disponibles, il est nécessaire de définir l’objectif principal, les conditions spécifiques ainsi que les propositions de solutions, etc. Notre gamme de systèmes de tuyaux complète permet de trouver rapidement la solution adéquate grâce aux profils de propriétés concrets et aux différentes épaisseurs. Une fois que le composant principal idéal a été choisi, la planification détaillée du projet commence. À l’aide de calculs statiques et de dessins de planification et de montage, nous déterminons avec précision non seulement le tracé, mais aussi les autres éléments nécessaires en plus des tuyaux eux-mêmes. Toutes nos familles de produits disposent d’un large éventail d’accessoires. Cela garantit que la commande sera réalisée à la perfection, car toutes les solutions sont possibles pour mettre en œuvre le système de tuyaux. Qu’est-ce que cela signifie concrètement ?
Les points de raccordement à d’autres tuyaux ainsi que les raccords correspondants se trouvent directement aux extrémités du tuyau. Dans la construction d’installations, les robinetteries servent à rediriger les fluides. Elles se trouvent non seulement sur les tuyaux, mais aussi sur les chaudières et les citernes de liquides et de gaz. Pour le raccordement à d’autres éléments, les raccords sont bien sûr indispensables. Ici, le choix se pose entre des raccords à visser, des raccords à emboîter et des raccords à sertir. Comme leur nom l’indique, ils se distinguent par leur technique d’assemblage, mais aussi parfois par leur matériau ainsi que les types de composants qu’ils relient entre eux. Pour la maintenance régulière des systèmes de tuyaux, il faut en outre des vannes pour évacuer les liquides ou les gaz qui s’y trouvent. Au point de reflux des fluides, une pompe assure souvent l’impulsion nécessaire. À ce jour, l’alliage de cuivre le plus approprié pour le dispositif de pompage est le laiton, car il est particulièrement bon conducteur de chaleur et résistant à la corrosion.
BRUGG Pipes est l’un des leaders mondiaux pour le transport en toute sécurité de substances inflammables et nocives pour l’eau. La qualité, la sécurité et la protection de l’environnement sont des priorités absolues, en particulier dans la construction d’installations et dans les applications industrielles. Nous proposons des solutions qui répondent à toutes ces exigences sans compromis, c’est pourquoi notre réputation sur le marché n’est plus à faire. Les principales compagnies pétrolières font confiance à BRUGG Pipes pour le transport de leur carburant, dans leurs installations comme pour l’approvisionnement à grande échelle.
Nos systèmes de tuyaux certifiés ont déjà fait leurs preuves depuis plusieurs décennies dans diverses applications de différents secteurs. Nos solutions innovantes séduisent non seulement par leurs propriétés exceptionnelles, mais aussi par une technique de raccordement simple et un temps de montage rapide. Beaucoup de nos produits sont en outre adaptés à la pose sans fin et sont conçus de manière à permettre une installation sans restriction du fonctionnement normal. Ainsi, la rentabilité de nos systèmes de tuyaux prévaut déjà avant l’installation proprement dite.
Nos produits obtiennent d’excellents résultats avec des valeurs de mesures exceptionnelles, lors des tests de performance comme lors des contrôles de sécurité. C’est particulièrement vrai pour la valeur lambda : nous avons réalisé une véritable avancée avec l’un de nos systèmes. Le CALPEX PUR KING obtient une valeur record mondiale en matière de conductivité thermique de tout juste 0,0199 watt par mètre et par kelvin. Ce pouvoir isolant exceptionnel est inédit sur le marché, aucun autre système n’atteint un seuil aussi bas. L’efficacité énergétique du CALPEX PUR KING est donc unique parmi tous les tuyaux porteurs. Avec ce système de tuyaux, nous contribuons en outre à un approvisionnement énergétique plus durable et plus responsable au niveau international.
Chez BRUGG Pipes, nous prenons en charge le montage de tous nos systèmes de tuyaux. Nos collaborateurs disposent d’une longue expérience et connaissent mieux que quiconque les composants de BRUGG Pipes. Sinon, nous désignons des entreprises mandatées pour le montage. Dans le domaine des services, nous proposons bien entendu divers services relatifs au chauffage à proximité et à distance, aux systèmes de refroidissement et d’eau froide, aux stations-service, aux citernes et à l’industrie. Nous vous soutenons de A à Z : perçage des conduites de chauffage à distance, techniques de mesure, assainissement, réparation rapide et remplacement en cas d’urgence, formation, post-isolation et entretien classique des installations. Notre devise pour le service : réagir rapidement, agir avec compétence – car des clients satisfaits sont fidèles. Si vous avez des questions ou pour toute demande concrète, n’hésitez pas à demander conseil à nos interlocuteurs compétents.
Dès la production, les fournisseurs de systèmes de tuyaux sont soumis à des normes et des exigences techniques strictes. Les contrôles de sécurité commencent avant la réception par nos clients : chaque tuyau BRUGG Pipes quittant notre usine est testé à plusieurs reprises sur divers aspects tels que l’étanchéité, le rayonnement, l’absence de porosité et les valeurs limites des charges de pression et de température par exemple. Nos certifications régulièrement mises à jour sont la preuve de notre fabrication à la qualité constante et de nos contrôles finaux plus approfondis que la moyenne.
