NIROFLEX – гофрированный трубопровод из нержавеющей стали, универсальный и высококачественный

NIROFLEX — это гибкая трубопроводная система из гофрированной нержавеющей стали для транспортировки жидкостей и газов, а также для многочисленных применений в промышленности и энергетике. Благодаря спиральной геометрии гофрированной трубы NIROFLEX сочетает высокую гибкость с коррозионной стойкостью и позволяет выполнять прокладку даже по сложным трассам.

Гофрированная труба из нержавеющей стали применяется, в частности, в качестве трубопровода для транспортировки сред, защитной трубы, трубы для прокладки коммуникаций, трубы теплообменника или внутренней вставки для существующих трубопроводных систем. В зависимости от области применения доступны различные материалы и исполнения труб. Для подземной прокладки NIROFLEX также предлагается с наружной защитной оболочкой.

Преимущества системы гофрированных труб NIROFLEX из нержавеющей стали

Особые характеристики NIROFLEX обусловлены сочетанием коррозионностойких марок нержавеющей стали и спиральной гофрированной конструкции трубы. Такая конструкция обеспечивает гибкую прокладку трубопроводов и способствует компенсации температурных изменений длины. При этом профиль трубы оптимизирован с точки зрения гидродинамических характеристик и теплопередачи.

• Коррозионностойкие марки нержавеющей стали: различные варианты материалов позволяют адаптировать систему к разным средам и условиям эксплуатации.
• Высокая гибкость: малые радиусы изгиба облегчают прокладку в стеснённых условиях и по сложным трассам.
• Большие длины поставки: заводское изготовление длинных участков труб позволяет выполнять прокладку с меньшим количеством соединений.
• Самокомпенсирующая геометрия трубы: спиральное гофрирование способствует компенсации температурных изменений длины.
• Оптимизированный профиль трубы: геометрия гофрированной трубы из нержавеющей стали рассчитана на благоприятные условия течения и эффективную теплопередачу.
• Различные исполнения труб: в зависимости от области применения доступны варианты с защитной оболочкой, армированием, теплоизоляцией или наружной полиэтиленовой оболочкой с дистанционными элементами.

Сочетание этих характеристик делает NIROFLEX универсальным решением для промышленных трубопроводов, строительства технологических установок и применения в энергетике.

Области применения: жидкости, газы и теплопередача

NIROFLEX используется для различных задач транспортировки сред и монтажа. В зависимости от исполнения и условий эксплуатации гибкая трубопроводная система из гофрированной нержавеющей стали подходит для надземной и подземной транспортировки жидкостей и газов. Кроме того, её можно использовать в качестве защитной трубы, трубы для прокладки коммуникаций или трубы теплообменника.

Промышленная транспортировка жидкостей и газов

В промышленности NIROFLEX служит трубопроводом для различных жидких и газообразных сред. Коррозионностойкие марки нержавеющей стали позволяют адаптировать конструкцию к конкретному применению. Возможность транспортировки определённых сред зависит прежде всего от выбора материала, химического состава среды, а также соответствующих температурных условий и давления.

Труба теплообменника и сопутствующий обогрев горячей водой

NIROFLEX может использоваться в качестве трубы теплообменника, например в ёмкостях и резервуарах. Спиральная геометрия гофрированной трубы оптимизирована с точки зрения теплопередачи и гидродинамики. Она способствует возникновению турбулентности и увеличивает площадь поверхности, доступную для теплообмена. Это позволяет улучшить теплопередачу между соответствующими средами.

Ещё одной областью применения является сопутствующий обогрев горячей водой. Подходящий диаметр и исполнение трубы определяются техническими требованиями соответствующей установки.

Защитная труба, труба для прокладки коммуникаций и внутренняя вставка

Помимо транспортировки сред, NIROFLEX можно использовать в качестве трубы для прокладки кабелей или других трубопроводов, защитной трубы либо внутренней вставки для других трубопроводных систем. Высокая гибкость облегчает адаптацию к предусмотренному маршруту прокладки.

NIROFLEX для биогазовых и солнечных установок

NIROFLEX также подходит для различных применений в установках по производству и использованию возобновляемой энергии, например в биогазовых и солнечных установках. Трубопроводная система из гофрированной нержавеющей стали может использоваться, в частности, для транспортировки биогаза и теплоносителей.

В таких применениях решающее значение имеют стойкость к транспортируемым средам, а также допустимые температурные условия и давление. NIROFLEX предлагается в различных марках нержавеющей стали и конструктивных исполнениях, что позволяет адаптировать систему к соответствующим условиям эксплуатации.

Особенно в системах теплопередачи гофрированная геометрия, оптимизированная с точки зрения теплообмена и гидродинамики, обеспечивает конструктивные преимущества. Фактическая эффективность теплопередачи зависит от конструкции и условий эксплуатации конкретной системы.

Гибкая прокладка и компенсация температурных изменений длины

NIROFLEX изготавливается на заводе большими длинами и может поставляться на барабанах или в бухтах. Трубы можно прокладывать непосредственно с барабана или из бухты и разрезать на строительной площадке на отрезки необходимой длины.

Благодаря высокой гибкости и малым радиусам изгиба гофрированную трубу из нержавеющей стали можно прокладывать и по сложным трассам. Существующие коммуникации и другие препятствия можно учитывать при проектировании маршрута трубопровода. Длинные непрерывные участки труб сокращают количество необходимых соединений и могут уменьшить объём монтажных работ.

Ещё одним конструктивным преимуществом является самокомпенсация: спиральная геометрия гофрированной трубы позволяет компенсировать температурные изменения длины. Благодаря этому NIROFLEX подходит для применений, в которых необходимо учитывать температурное расширение.

Варианты продукции NIROFLEX и технические характеристики

Гибкая трубопроводная система состоит из внутренней трубы со спиральным гофрированием, изготовленной из нержавеющей стали. В качестве стандартных материалов используются марки нержавеющей стали 1.4301, 1.4404 и 1.4571. Для специальных проектов также предусмотрен материал 1.4539.

NIROFLEX выпускается с различными условными диаметрами и классами давления. Варианты продуктовой линейки NIROFLEX

• NIROFLEX CNW: гибкая гофрированная труба из нержавеющей стали без наружной защитной оболочки, в частности для надземных трубопроводов транспортировки сред и использования в качестве трубы теплообменника.
• NIROFLEX CNT: гофрированная труба из нержавеющей стали с наружной защитной оболочкой из PE-LD, в частности для подземной и надземной прокладки.
• NIROFLEX LPG: исполнение с наружной антикоррозионной защитой и дополнительным армированием для соответствующих требований к трубопроводу.
• NIROFLEX CFL: гофрированная труба из нержавеющей стали с теплоизоляцией для применений, требующих тепловой изоляции.
• NIROFLEX SEC: исполнение с наружной полиэтиленовой оболочкой с дистанционными элементами. Пространство между внутренней трубой и оболочкой можно использовать в качестве сборного пространства или для испытаний на герметичность.

Подходящее исполнение NIROFLEX выбирается с учётом предусмотренной рабочей среды, условий давления и температуры, а также требований к прокладке, антикоррозионной защите и, при необходимости, теплоизоляции.

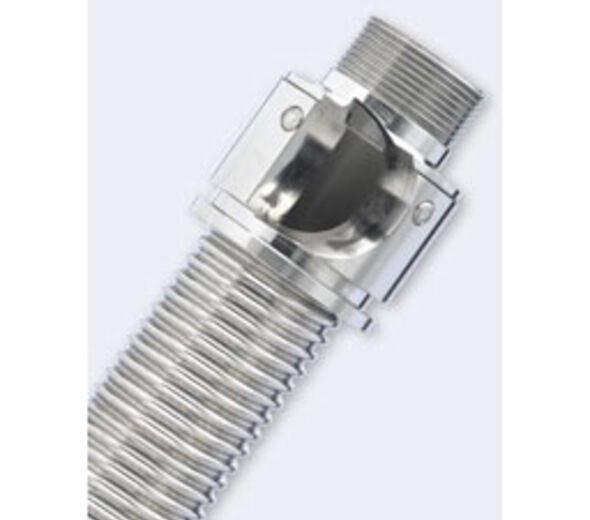

Соединительная технология NIROFLEX: соединения без сварки

Для NIROFLEX доступны различные технологии подключения и соединения. Выбор зависит от диаметра трубы, конкретного применения и требований к соединению.

Одним из вариантов является беспламенная соединительная технология GRAPA-S. Она основана на технологии графитового уплотнения и позволяет выполнять соединения без сварочных работ на месте монтажа. Модульная система включает различные компоненты для подключения к стандартизированным соединениям.

В зависимости от исполнения доступны соединения с концами под приварку, наружной резьбой или фланцами. Беспламенная соединительная технология может быть особенно полезной в случаях, когда необходимо избежать сварочных работ на месте, например во взрывоопасных зонах. Пригодность соответствующей технологии соединения необходимо проверять с учётом конкретных условий применения.

Технические консультации, документация и сервис

Мы с удовольствием поможем вам выбрать и спроектировать подходящую трубопроводную систему NIROFLEX с учётом особенностей вашего проекта. Помимо производства и испытаний, наши услуги включают техническое проектирование и консультации по материалам, размерам труб, исполнениям и технологиям соединения.

Для практического применения мы регулярно проводим теоретические и практические семинары в нашем учебном центре в Вунсторфе. Они предназначены, в частности, для специалистов по промышленным трубопроводам и строительству резервуарных установок.
