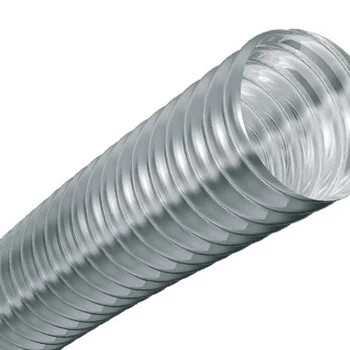

NIROFLEX è un sistema di tubi corrugati flessibili in acciaio inox, perfettamente adatto per il trasporto di liquidi, come tubo protettivo o come tubo per scambiatori di calore.
Per la posa interrata è disponibile NIROFLEX CNT con guaina protettiva di montaggio in PE-LD.
Caratteristiche:
Materiali standard: 1.4301, 1.4404 o 1.4571 e specifico di progetto 1.4539
Larghezze nominali: DN 20 – DN 150
Livelli di pressione: PN6 / PN 16 (a seconda della larghezza nominale)
| Tipo | Larghezza nominale | Volume | Peso |
| mit PE | DN | dm3/m | kg/m |
| CNT 22/31 | 20 | 0,37 | 0,44 |
| CNT 30/39 | 25 | 0,8 | 0,56 |
| CNT 39/49 | 32 | 1,3 | 0,9 |
| CNT 48/60 | 40 | 1,37 | 1.37 |
| CNT 60/71 | 50 | 3 | 1,75 |
| CNT 98/120 | 80 | 8,4 | 4,5 |
| CNT 127/152 | 100 | 14,3 | 6,6 |
| CNT 147/172 | 125 | 17,3 | 8,3 |
| CNT 200/230 | 150 | 23,2 | 12,7 |
| Tipo | Larghezza nominale | Volume | Peso |
| ohne PE | DN | dm3/m | kg/m |
| CNW 22/25 | 20 | 0,3 | |
| CNW 30/34 | 25 | 0,4 | |
| CNW 39/44 | 32 | 1,3 | 0,63 |
| CNW 48/55 | 40 | 2 | 1 |
| CNW 60/66 | 50 | 3 | 1,24 |
| CNW 75/86 | 65 | 5,12 | 1,9 |
| CNW 98/109 | 80 | 8,4 | 3,5 |
| CNW 127/143 | 100 | 14,3 | 4,75 |
| CNW147/163 | 125 | 17,3 | 6 |
| CNW 200/220 | 150 | 23,2 | 9,5 |
NIROFLEX è un sistema di tubazioni flessibili corrugate in acciaio inox per il trasporto di liquidi e gas e per numerose applicazioni nell'industria e nel settore energetico. Grazie alla geometria corrugata a spirale, NIROFLEX combina un'elevata flessibilità con la resistenza alla corrosione e consente la posa anche lungo tracciati complessi.
Il tubo corrugato in acciaio inox viene utilizzato, tra l'altro, come tubazione di trasporto, tubo di protezione, tubo passacavi, tubo per scambiatori di calore o rivestimento interno di sistemi di tubazioni esistenti. A seconda dell'applicazione sono disponibili diversi materiali e versioni del tubo. Per la posa interrata, NIROFLEX è disponibile anche con una guaina protettiva esterna.
Le caratteristiche specifiche di NIROFLEX derivano dalla combinazione di acciai inossidabili resistenti alla corrosione e della struttura del tubo corrugato a spirale. Questa consente una posa flessibile delle tubazioni e favorisce l'assorbimento delle variazioni di lunghezza dovute alla temperatura. Allo stesso tempo, il profilo del tubo è ottimizzato in termini di caratteristiche di flusso e trasferimento di calore.
La combinazione di queste caratteristiche rende NIROFLEX una soluzione versatile per tubazioni industriali, costruzione di impianti e applicazioni nel settore energetico.
NIROFLEX viene utilizzato per diverse applicazioni di trasporto e installazione. A seconda della versione e delle condizioni di esercizio, il sistema di tubazioni flessibili corrugate in acciaio inox è adatto al trasporto di liquidi e gas sia fuori terra che interrato. Può inoltre essere impiegato come tubo di protezione, tubo passacavi o tubo per scambiatori di calore.
Trasporto industriale di liquidi e gas
Nelle applicazioni industriali, NIROFLEX funge da tubazione per diversi fluidi liquidi e gassosi. Gli acciai inossidabili resistenti alla corrosione consentono una progettazione specifica per ogni applicazione. I fluidi trasportabili dipendono in particolare dalla scelta del materiale, dalla composizione chimica del fluido e dalle rispettive condizioni di temperatura e pressione.
Tubo per scambiatori di calore e tracciamento termico ad acqua calda
NIROFLEX può essere utilizzato come tubo per scambiatori di calore, ad esempio in serbatoi e contenitori. La geometria corrugata a spirale è ottimizzata dal punto di vista termico e fluidodinamico. Favorisce la formazione di turbolenze e aumenta la superficie disponibile per lo scambio termico. Ciò può migliorare il trasferimento di calore tra i fluidi coinvolti.
Un altro campo di applicazione è il tracciamento termico ad acqua calda. La dimensione e la versione del tubo più adatte dipendono dai requisiti tecnici del rispettivo impianto.
Tubo di protezione, tubo passacavi e rivestimento interno
Oltre al trasporto dei fluidi, NIROFLEX può essere utilizzato come tubo passacavi per l'installazione di cavi o altre tubazioni, come tubo di protezione o come rivestimento interno di altri sistemi di tubazioni. L'elevata flessibilità facilita l'adattamento al tracciato previsto.
NIROFLEX per impianti a biogas e solari
NIROFLEX è adatto anche a diverse applicazioni negli impianti per la produzione e l'utilizzo di energie rinnovabili, ad esempio negli impianti a biogas e solari. Il sistema di tubazioni corrugate in acciaio inox può essere impiegato, tra l'altro, per il trasporto di biogas e fluidi termovettori.
In queste applicazioni sono determinanti la resistenza ai fluidi e le condizioni ammissibili di temperatura e pressione. NIROFLEX è disponibile in diversi acciai inossidabili e versioni del tubo, consentendo di adattare la progettazione alle rispettive condizioni di esercizio.
In particolare nelle applicazioni di trasferimento di calore, la geometria corrugata ottimizzata dal punto di vista termico e fluidodinamico offre vantaggi costruttivi. Le effettive prestazioni di trasferimento termico dipendono dalla progettazione e dalle condizioni di esercizio del rispettivo sistema.
NIROFLEX viene prodotto in fabbrica in lunghe tratte e può essere fornito su bobine o in rotoli. Le tubazioni possono essere posate direttamente dalla bobina o dal rotolo e tagliate alla lunghezza necessaria in cantiere.
Grazie all'elevata flessibilità e ai raggi di curvatura ridotti, il tubo corrugato in acciaio inox può essere posato anche lungo tracciati difficili. Le tubazioni esistenti e altri ostacoli possono essere considerati nella pianificazione del percorso. Le lunghe tratte continue riducono il numero di giunzioni necessarie e possono diminuire il lavoro di montaggio.
Un ulteriore vantaggio costruttivo è l'autocompensazione: la geometria corrugata a spirale consente di assorbire le variazioni di lunghezza dovute alla temperatura. NIROFLEX è quindi adatto alle applicazioni in cui occorre tenere conto delle dilatazioni termiche.
Il sistema di tubazioni flessibili è costituito da un tubo interno corrugato a spirale in acciaio inossidabile. Le qualità di acciaio inox standard utilizzate sono 1.4301, 1.4404 e 1.4571. Per applicazioni specifiche di progetto è previsto anche il materiale 1.4539.
NIROFLEX è disponibile in diversi diametri nominali e classi di pressione. Versioni della famiglia di prodotti NIROFLEX
La scelta della versione NIROFLEX più adatta avviene in base al fluido previsto, alle condizioni di pressione e temperatura e ai requisiti relativi alla posa, alla protezione anticorrosione e, se necessario, all'isolamento termico.
Per NIROFLEX sono disponibili diverse tecnologie di collegamento e giunzione. La scelta dipende dalla dimensione del tubo, dall'applicazione e dai requisiti del collegamento.
Una possibilità è la tecnologia di collegamento senza fiamma GRAPA-S. Si basa su una tecnologia di tenuta in grafite e consente di realizzare giunzioni senza lavori di saldatura in loco. Il sistema modulare comprende diversi componenti per il collegamento ad attacchi normalizzati.
A seconda della versione sono disponibili collegamenti con estremità a saldare, filettature esterne o flange. La tecnologia di collegamento senza fiamma può essere particolarmente vantaggiosa nelle applicazioni in cui si desidera evitare la saldatura in loco, ad esempio nelle aree a rischio di esplosione. L'idoneità della rispettiva tecnologia di collegamento deve essere verificata in base alle specifiche condizioni di utilizzo.
Siamo lieti di supportarvi nella scelta e nella progettazione specifica del sistema di tubazioni NIROFLEX più adatto. Oltre alla produzione e ai collaudi, la nostra offerta comprende anche la progettazione tecnica e la consulenza su materiali, dimensioni dei tubi, versioni e tecnologie di collegamento.
Per le applicazioni pratiche offriamo regolarmente seminari teorici e pratici presso il nostro centro di formazione di Wunstorf. Questi si rivolgono, tra gli altri, ai professionisti della costruzione di tubazioni industriali e impianti di serbatoi.
