Przykłady zastosowania w stacjach paliw i instalacjach zbiornikowych

    Rura bezpieczeństwa STAMANT

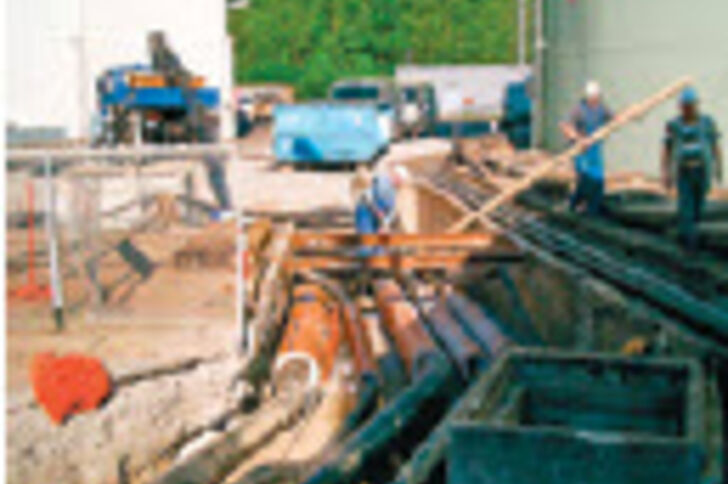

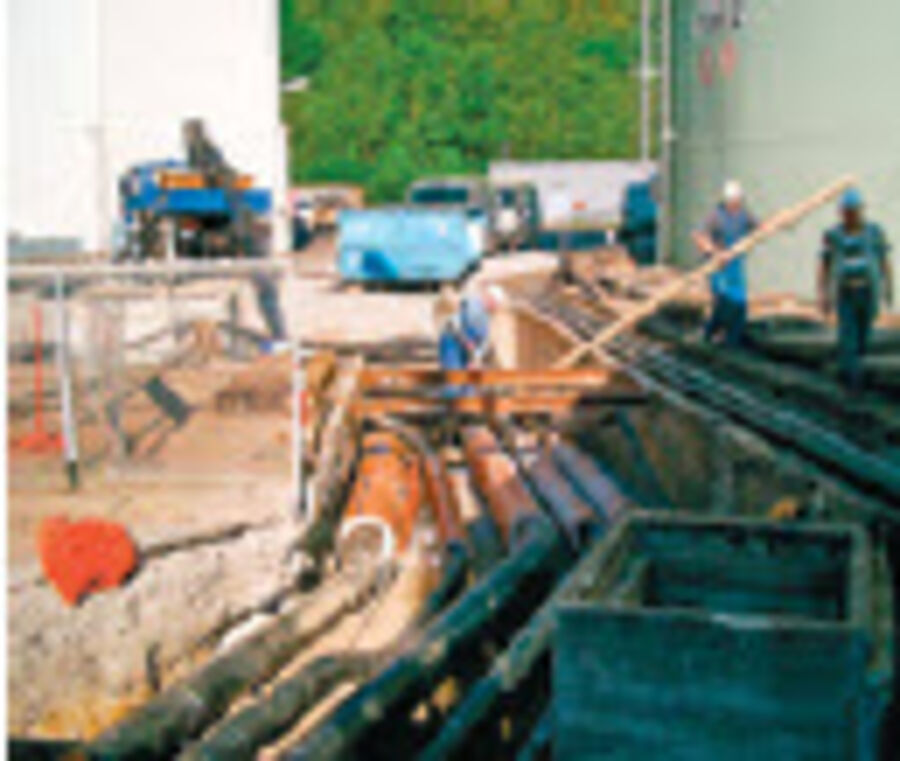

  • Rura bezpieczeństwa STAMANT, elektrownia Werdohl-Elverlingsen, Niemcy, 2010

    Błyskawiczna renowacja podziemnych ciepłociągów i rurociągów do przesyłania oleju
    Rury bezpieczeństwa i ciepłociągi marki BRUGG dla elektrowni Mark-E Aktiengesellschaft w Werdohl-Elverlingsen

    Pobierz projekt w formacie PDF (angielski)


  • Rura bezpieczeństwa FLEXWELL

  • Rura bezpieczeństwa FLEXWELL (FSR) Stacja tankowania wodoru, Niemcy, 2026

    Projekt

    Wraz ze wzrostem popularności samochodów napędzanych wodorem powstaje coraz więcej stacji tankowania, na których pojazdy mogą być tankowane wodorem pod wysokim ciśnieniem - do 700 barów. Aby zapewnić bezpieczny i efektywny proces tankowania, konieczne jest niezawodne chłodzenie dystrybutorów wodoru, ponieważ podczas szybkiego napełniania zbiorników wodór znacznie się nagrzewa.

    Na stacji tankowania wodoru w Niemczech zainstalowano specjalny system chłodzenia, który zasila dystrybutory odpowiednim medium chłodzącym. Zastosowano płyn chłodzący Dynalene HC, który jest klasyfikowany jako niebezpieczny dla środowiska wodnego. W związku z tym wzrosły wymagania dotyczące bezpieczeństwa prowadzenia rurociągów. Aby zapewnić niezawodną pracę instalacji oraz ochronę środowiska i infrastruktury, system chłodzenia musiał zostać wykonany jako rurociąg dwuścienny.

    Realizacja

    Do bezpiecznego prowadzenia medium chłodzącego zastosowano rurę bezpieczeństwa FLEXWELL (FSR). Dwuścienny system rur umożliwia kontrolowany i bezpieczny transport mediów niebezpiecznych dla wód i spełnia wysokie wymagania bezpieczeństwa obowiązujące dla infrastruktury wodorowej.

    W ramach projektu zainstalowano dwa odcinki rurociągów o długości około 50 metrów każdy, w wymiarze FSR 48/71. Rury zostały ułożone w kanale betonowym, który zapewnia dodatkową ochronę mechaniczną oraz umożliwia bezpieczną integrację z istniejącą infrastrukturą stacji.

    Oprócz dostawy systemu rur firma BRUGG Pipes przeprowadziła również ich montaż na miejscu. Dodatkowo wykonano izolację wtórną przez wyspecjalizowanego podwykonawcę, aby zapewnić długoterminowe spełnienie wymagań termicznych systemu chłodzenia.

    Prace budowlane zakończono w okresie około trzech tygodni.

    Potencjał dla przyszłych projektów

    Wraz z rosnącą liczbą pojazdów wodorowych rośnie również zapotrzebowanie na niezawodną infrastrukturę tankowania w technologii 350 i 700 barów. Kluczową rolę odgrywa bezpieczne chłodzenie dystrybutorów, ponieważ umożliwia stabilny i efektywny proces tankowania.

    Projekt pokazuje, że dwuścienne systemy rur bezpieczeństwa stanowią odpowiednie rozwiązanie do niezawodnego transportu mediów chłodzących przy wysokich wymaganiach bezpieczeństwa. Szczególnie przy stosowaniu mediów niebezpiecznych dla wód podwójna konstrukcja rur zapewnia dodatkową ochronę oraz spełnia wymagania regulacyjne nowoczesnej infrastruktury energetycznej. Rozwiązanie to oferuje duży potencjał dla przyszłych zastosowań w mobilności wodorowej.



    Pobierz projekt jako plik PDF

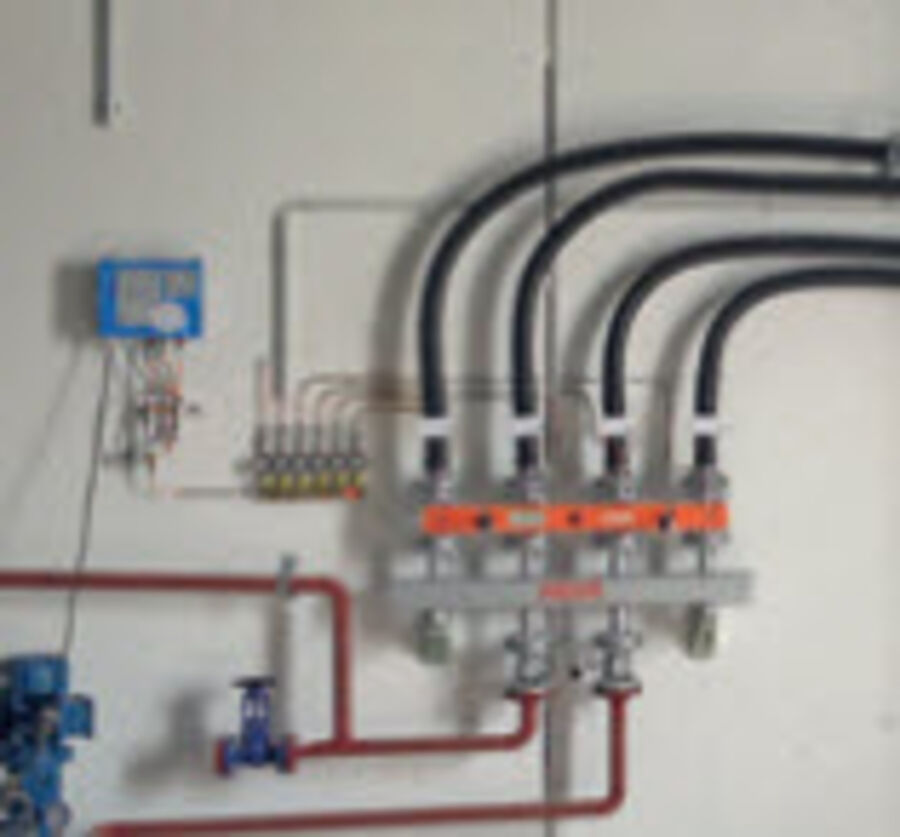

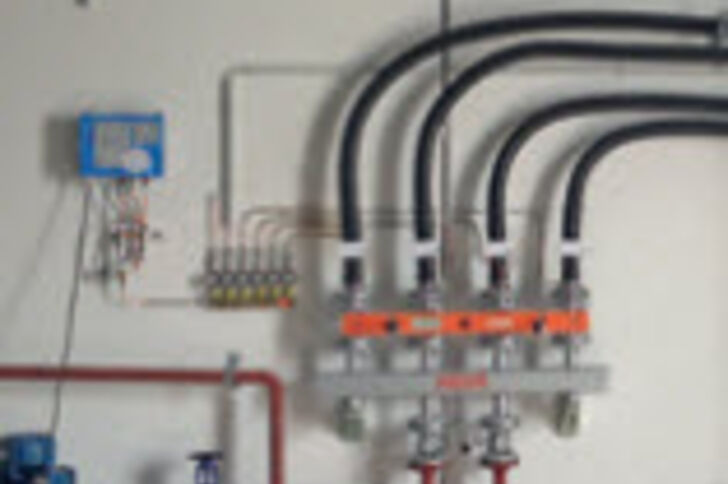

  • Rura bezpieczeństwa FLEXWELL (FSR) z LOD, gospodarka komunalna Rosenheim, Niemcy, 2015

    Gdy nie ma miejsca na awarie...
    Monitoring instalacji z internetową diagnostyką wskaźnika wycieków (LOD) w gospodarce komunalnej Rosenheim

    Pobierz projekt w formacie PDF (niemiecki)

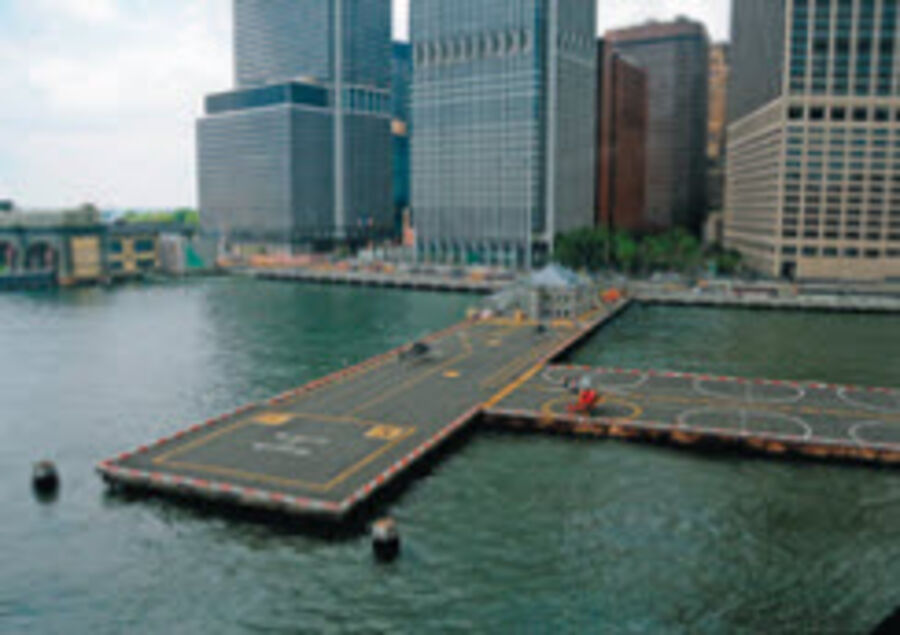

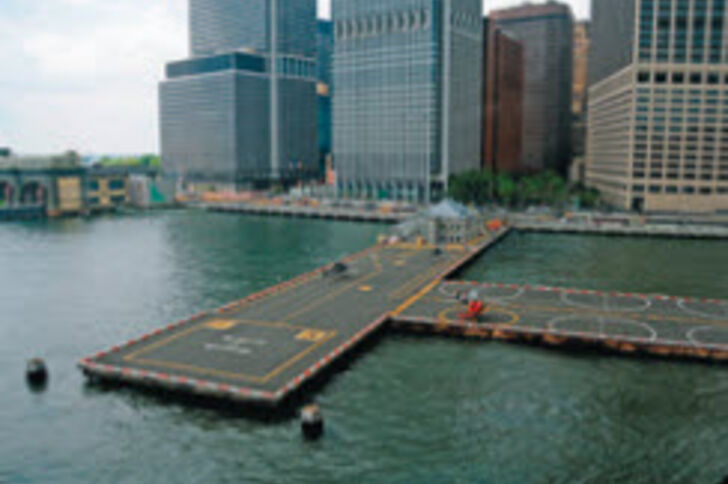

  • Rura bezpieczeństwa FLEXWELL HL, tankowanie śmigłowca w Nowym Jorku, USA, 2011

    Pewnego razu na Manhattanie...
    Tankowanie śmigłowca w Nowym Jorku przy pomocy rury RUGG FLEXWELL HL

    Pobierz projekt w formacie PDF (angielski)

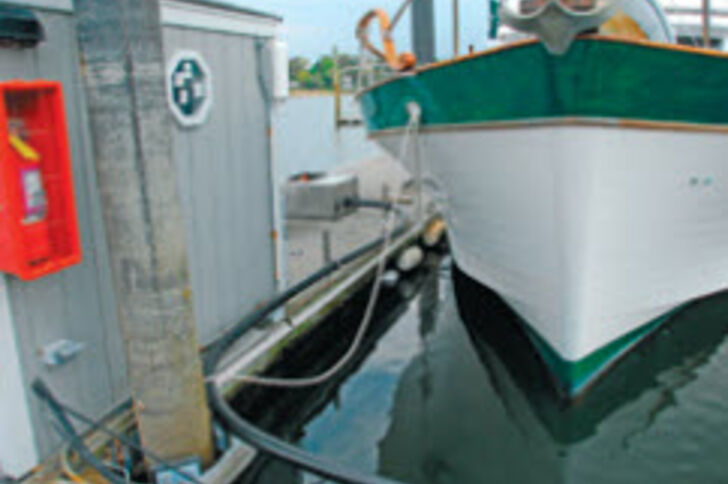

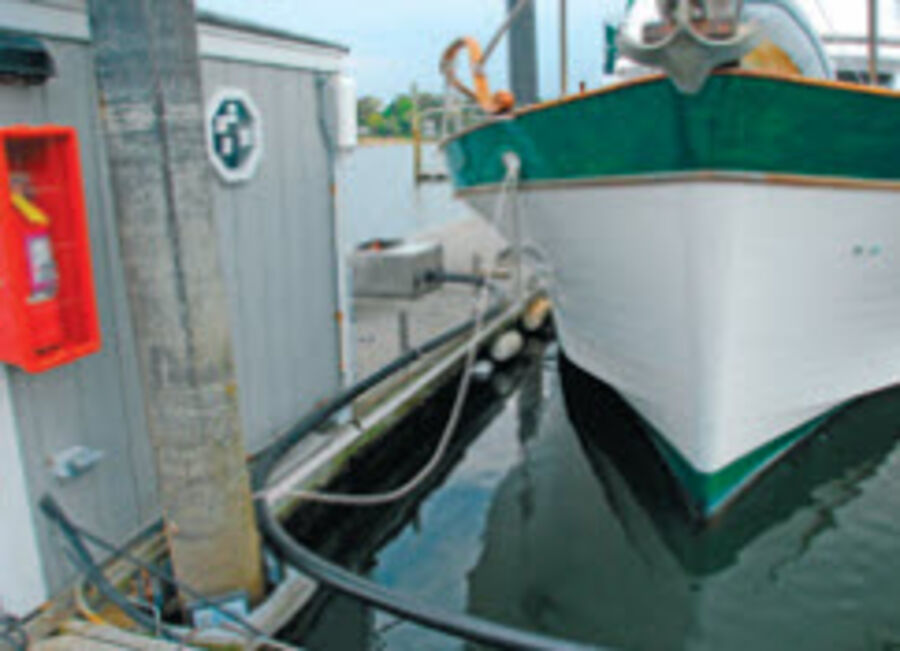

  • Rura bezpieczeństwa FLEXWELL HL, Wyncote Yacht Club Huntington, USA, 2011

    Gwarancja bezpieczeństwa – nawet po cyklonie...
    Rura bezpieczeństwa BRUGG FLEXWELL HL jako rurociąg dostarczający paliwo do tankowania łodzi

    Pobierz projekt w formacie PDF (angielski)


  • SECON-X

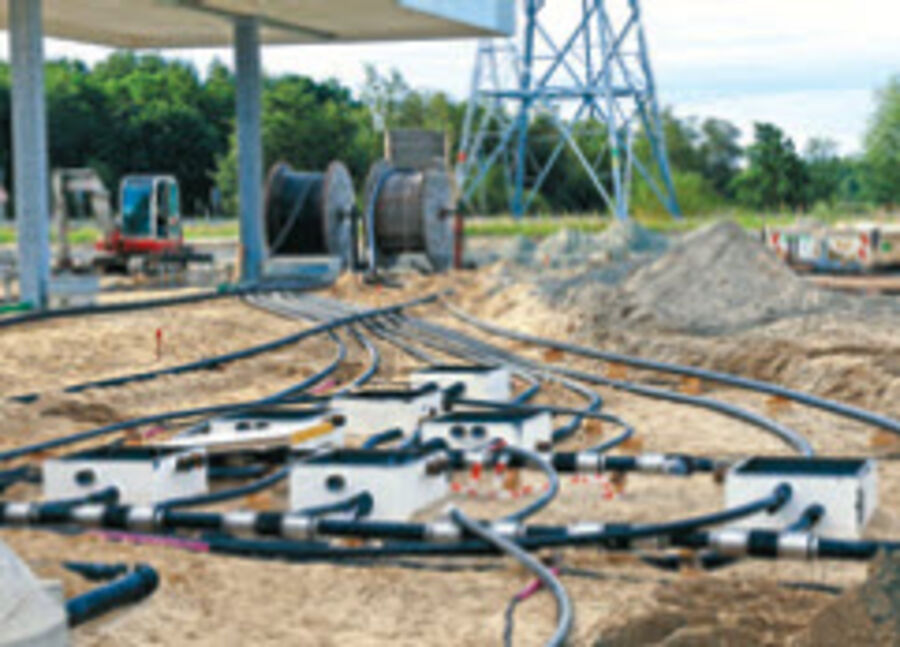

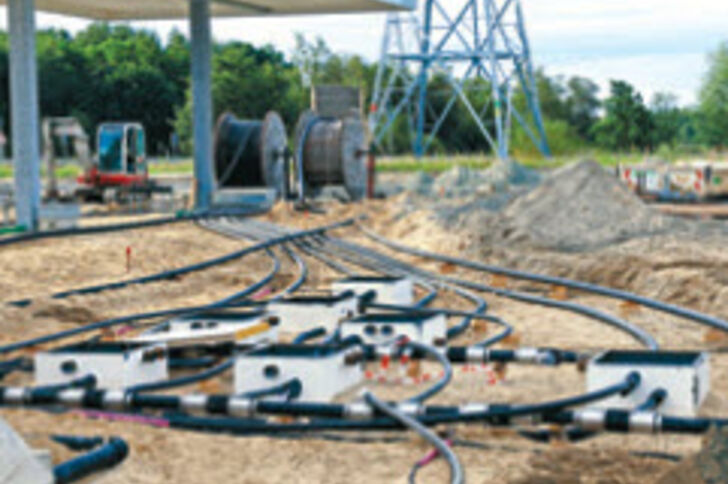

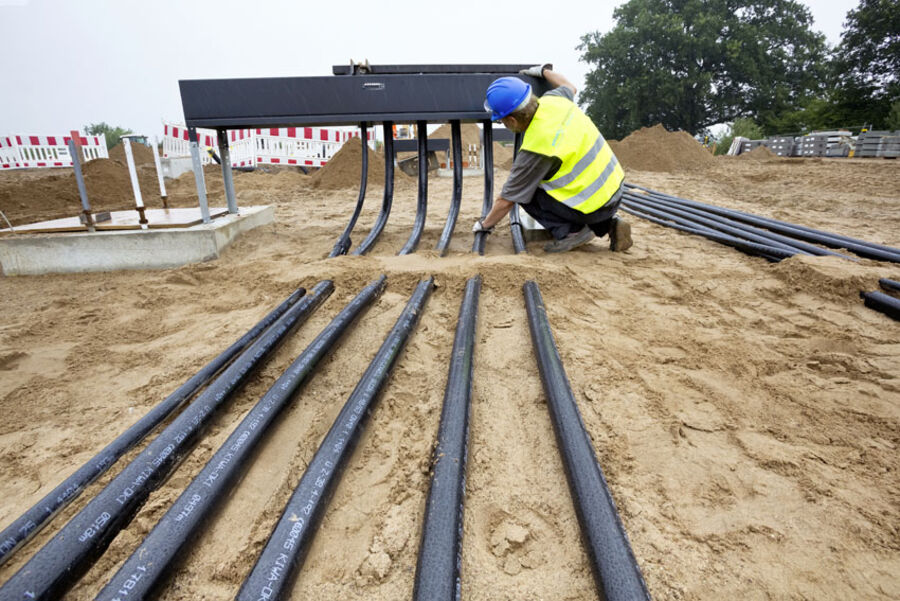

  • Rura do transportu paliwa SECON-X, MOP Bremerhaven, Niemcy, 2011

    System rur dwuściennych na obszarze ochrony wód
    Rura do transportu paliwa SECON®-X na budowie nowego MOP-u w Bremerhaven-Wulsdorf

    Pobierz projekt w formacie PDF (angielski)


  • SECON-X, stacja paliw Schönberger Land, Niemcy, 2013

    Stacja paliw z wbudowaną ochroną środowiska na najwyższym poziomie
    Rura do transportu paliwa SECON®-X dla A 20 na północy Meklemburgii-Pomorza Przedniego

    Pobierz projekt w formacie PDF (angielski)
