CALPEX QUADRIGA
CALPEX QUADRIGA Aufbau

CALPEX QUADRIGA Sanitär Niedertemperatur-Rohrsystem

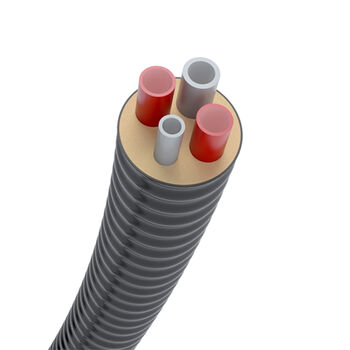

Das CALPEX QUADRIGA mit vier PEX-a Mediumrohr ist ein flexibles, endloses und selbstkompensierendes Niedertemperatur-Rohrsystem, welches Heizung- und Sanitäranwendungen kombiniert.

Rohr mit 4 Innenrohren (2x Sanitär / 2x Heizung)
Betriebstemperatur: max. 95°C (gleitend)
Betriebsdruck: PN 10
Dimensionen: Heizung DN 20-32 / Sanitär DN 16-32

Wir freuen uns auf Ihre Kontaktaufnahme.



>>> BIM-Daten für CALPEX SANITÄR QUADRIGA <<<

Typ Min. Biegeradius max. Ringlänge*
  Jumbo Maxi
  m m m
CPX S H25+25/S25+20/142 0.7 110 180
CPX S H32+32/S25+20/142 0.7 110 180
CPX S H32+32/S32+20/142 0.7 110 180
CPX S H40+40/S40+25/162 1.1 65 105
* Lieferungen mit Teillängen sind möglich. Die Ringlänge kann bei Lieferung variieren (+/- 5%)
