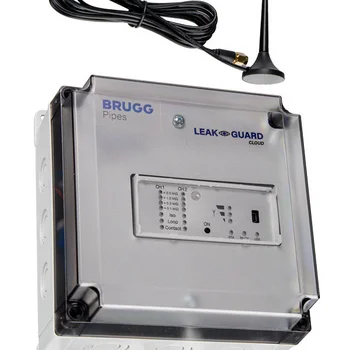

LEAKGUARD Cloud, dispositivo di monitoraggio per teleriscaldamento a corto e lungo raggio (solo per la Svizzera)

Dispositivi LEAKGUARD Cloud di BRUGG Pipes: la soluzione di monitoraggio compatta ed economica per tracciati di tubi con coppia di conduttori di monitoraggio nell’isolamento. I dispositivi sono semplici da installare e facili da utilizzare. Non sono necessari collegamenti di alimentazione elettrica e di rete sul posto. La segnalazione di allarme avviene tramite reti LTE o GSM.

LEAKGUARD Cloud monitora a 2 canali in parallelo mandata e ritorno di un tracciato di tubo. Vengono misurate in permanenza impedenza e resistenza di isolamento di una coppia di conduttori nell’isolamento del vostro sistema di tubi secondo EN 14419.

Inoltre, sono presenti due ingressi per contatti a potenziale zero, per monitorare anche segnali terzi. In presenza di perdite nel tubo, interruzione del loop di misura o dei collegamenti tra i tubi, e in caso di modifiche dello stato degli ingressi a contatto, viene emesso subito un allarme, consentendo così di prevenire danni e perdite maggiori.

LEAKGUARD Cloud misura a intervalli di 24h e, in caso di allarme, invia un messaggio al server UMS attraverso collegamento dati radiomobile. la versione standard prevede anche un messaggio di stato settimanale relativo alle condizioni del dispositivo.

Lettura dei valori di misura, nonché configurazione del dispositivo e immissione di valori limite per impedenza e resistenza di isolamento possono avvenire sul posto con un computer portatile tramite l’interfaccia USB 2.0.

Dispositivo disponibile solo in Svizzera. Per maggiori informazioni non esitate a contattarci.

Dati tecnici:

Tensione di alimentazione	Batteria al litio sostituibile, 3,6 V
Durata di esercizio batteria	5 anni (con misurazione giornaliera e messaggio di stato settimanale)
Numero canali di misura	2 (ad es. per mandata e ritorno di un tracciato di teleriscaldamento)
Intervallo di misura isolamento	0 .. 10 MΩ Errore: 3% del valore misurato ±10 kΩ assoluti
Intervallo di misura loop	0 .. 19,99 kΩ Errore: 3% del valore misurato ±0,02kΩ assoluti
Tratto di misura	Per CH Brandes # 3.000 m, Nordico # 3.000 m Per il resto del mondo CH Brandes # 1.500 m, Nordico # 3.000 m
Calcolo della lunghezza	Si, per NiCr
Tensione di misura	12 V DC
Visualizzazione per ogni canale di misura	1 barra LED per “Valore misurato Iso” Per ogni canale di misura 1 LED per “Guasto Loop”, “Guasto ISO” e 2 segnali-LED “Stato contatto” 6 LED di stato
Utilizzo sul posto	1 tasto per misurazione in tempo reale con visualizzazione valore misurato e invio messaggio di prova
Interfacce	1 interfaccia per configurazione del dispositivo, impostazione del valore limite e lettura del valore misurato 2 ingressi a contatto (lunghezza linea max. 10 m)
Temperatura di esercizio	-20 °C .. +50 °C
Umidità ammessa	0 .. 100%
Grado di protezione involucro	IP 66
Campo d’impiego	Ambienti interni e installazione protetta all’aperto secondo DIN VDE 0100 Parte 737. Settore residenziale e commerciale, nonché per piccole aziende
Dimensioni involucro	180 x 180 x 100 mm (La x P x A)
