Olipa kyse pienemmistä jakeluverkoista tai laajoista kaukojäähdytysverkoista, BRUGG Pipes tarjoaa kaksi esieristettyä putkistojärjestelmää, COOLFLEX ja COOLMANT, erilaisiin jäähdytysenergian jakelutarpeisiin. Joustava COOLFLEX-putkistojärjestelmä soveltuu erityisesti pienempiin kaukojäähdytysverkkoihin, asuinalueille, kiinteistöliittymiin ja hotellikomplekseihin. COOLMANT on jäykkä putkistojärjestelmä, joka on suunniteltu suurempiin jakeluverkkoihin sekä toimistokompleksien, sairaaloiden, kauppakeskusten ja muiden kaupunkirakennusten liittämiseen verkkoon.
Molemmat putkistojärjestelmät mahdollistavat jäähdytysveden ja kylmäveden lämmöneristetyn siirron tuotantolaitokselta verkkoon liitetyille käyttäjille. Ne muodostavat siten tärkeän osan keskitetyn jäähdytyksen infrastruktuuria.
Kaukojäähdytyksessä jäähdytys tuotetaan keskitetysti ja siirretään putkiverkoston kautta rakennuksiin tai laitoksiin. Järjestelmäkonseptista riippuen käytetään erilaisia kylmäntuotanto- ja jäähdytysmenetelmiä.
Yksi mahdollisuus on hyödyntää saatavilla olevaa hukkalämpöä esimerkiksi teollisuuslaitoksista, jätteenpolttolaitoksista tai sähkön ja lämmön yhteistuotantolaitoksista. Absorptiojäähdytyskoneilla tätä lämpöä voidaan käyttää kylmän tuottamiseen. Vaihtoehtoisesti tai täydentävästi voidaan hyödyntää luonnollisia kylmänlähteitä, kuten järvi-, joki- tai pohjavettä sekä lunta ja jäätä, mikäli paikalliset ja tekniset edellytykset täyttyvät.
Esieristetyt COOLFLEX- ja COOLMANT-putkistojärjestelmät siirtävät jäähdytysväliainetta kaukojäähdytysverkossa. Lämmöneristys rajoittaa ympäristöstä siirtyvää lämpöä ja tukee tarpeenmukaista jäähdytyksen jakelua. Asianmukaisesti suunnitellun järjestelmän osana kaukojäähdytys voi edistää käytettävissä olevien energialähteiden hyödyntämistä ja vähentää primäärienergian tarvetta.
COOLFLEX ja COOLMANT koostuvat polyeteenistä (PE 100) valmistetusta virtausputkesta, jäykästä polyuretaanivaahdosta (PUR) valmistetusta lämmöneristyksestä ja suojaavasta ulkovaipasta. Tämä yhdistelmärakenne yhdistää muovisen virtausputken korroosionkestävyyden lämmöneristykseen, joka rajoittaa lämmönsiirtoa jäähdytysväliaineen ja ympäristön välillä.
Molemmat putkistojärjestelmät on suunniteltu maahan asennettaviksi. Yhdistelmärakenne mahdollistaa lämpötilan aiheuttamien pituuden muutosten vastaanottamisen. PE-virtausputkien kestävyys erilaisia kemiallisia aineita vastaan mahdollistaa myös käytön soveltuvilla vesi-glykoliseoksilla. Yhteensopivuus käytettävän väliaineen kanssa on tarkistettava sen koostumuksen ja käyttöolosuhteiden perusteella.
Esieristetyn rakenteen, korroosionkestävän virtausputken ja käyttökohteen mukaan suunnitellun rakenteen yhdistelmä tekee COOLFLEXistä ja COOLMANTista putkistojärjestelmiä, jotka soveltuvat pitkäaikaiseen käyttöön kaukojäähdytys- ja jäähdytysvesiverkoissa.
Sopivan putkistojärjestelmän valintaan vaikuttavat muun muassa verkoston koko, putkireitti, tarvittava putkikoko ja käyttöolosuhteet.

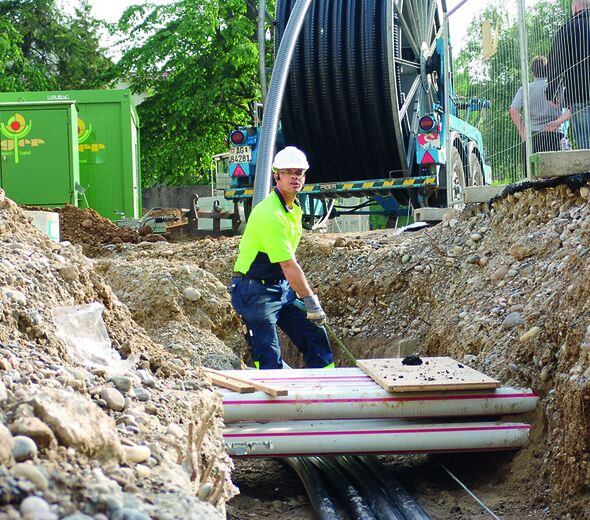

Joustavuutensa ansiosta COOLFLEX-putkistojärjestelmä voidaan mukauttaa erilaisiin putkireitteihin. Olemassa olevat kunnallistekniset johdot ja muut esteet voidaan huomioida asennuksessa. Toimitus pitkinä putkiosuuksina rummuilla tai kiepeissä mahdollistaa pitkät putkilinjat vähäisillä liitosmäärillä ja voi vähentää maanrakennus- ja asennustöitä.

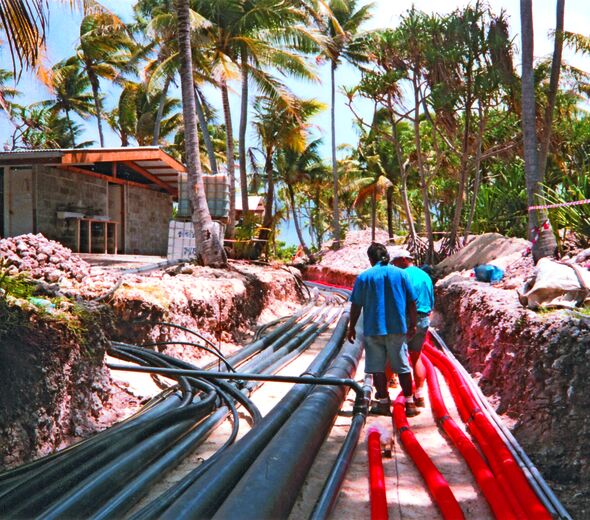

Jäykkä COOLMANT-putkistojärjestelmä on tarkoitettu erityisesti suurempien kaukojäähdytysverkkojen pää- ja jakeluputkiksi. Putkiosuudet liitetään toisiinsa suunnitellun putkireitin mukaisesti.
Putkistojärjestelmien liittämiseen on saatavana yhteensopivia liitos- ja liitäntäkomponentteja, kuten sähköhitsausmuhveja, putkiliittimiä ja kierreliittimiä. Sopivan liitostekniikan valinta riippuu putkikoosta, rakenteesta ja laitoksen vaatimuksista.
COOLFLEX ja COOLMANT ovat saatavilla eri putkikokoina ja rakenteina kaukojäähdytys- ja jäähdytysvesiverkkojen erilaisiin tarpeisiin.
COOLFLEX: joustava esieristetty putkistojärjestelmä, jossa on PE 100 -virtausputki ja PUR-lämmöneristys. Se on suunniteltu pienempiin jakeluverkkoihin ja kiinteistöliittymiin, ja sitä on saatavana eri kokoina 125 mm:iin asti sekä paineluokassa PN 16.
COOLMANT: jäykkä esieristetty putkistojärjestelmä, jossa on PE 100 -virtausputki ja PUR-lämmöneristys pää- ja jakeluputkia varten. Rakenteesta riippuen saatavana on eri putkikokoja sekä paineluokat PN 10 ja PN 16.
Molemmat putkistojärjestelmät on suunniteltu jäähdytys- ja jäähdytysvesisovelluksiin. Sallitut käyttölämpötilat ja -paineet riippuvat rakenteesta ja käyttöolosuhteista. Korkeammissa väliaineen lämpötiloissa on noudatettava asiaankuuluvia rajoituksia.
Tarkat mitat, tekniset käyttörajat ja saatavilla olevat rakenteet löytyvät COOLFLEX- ja COOLMANT-tuotteiden teknisistä asiakirjoista.
Suunnitteletko kaukojäähdytysverkkoa tai tarvitsetko esieristettyjä putkia jäähdytys- tai jäähdytysvesisovellukseen? COOLFLEX- ja COOLMANT-tuotesivuilta löydät lisätietoja järjestelmien rakenteesta, liitoksista, työkaluista ja lisävarusteista sekä käyttökohde-esimerkkejä.
